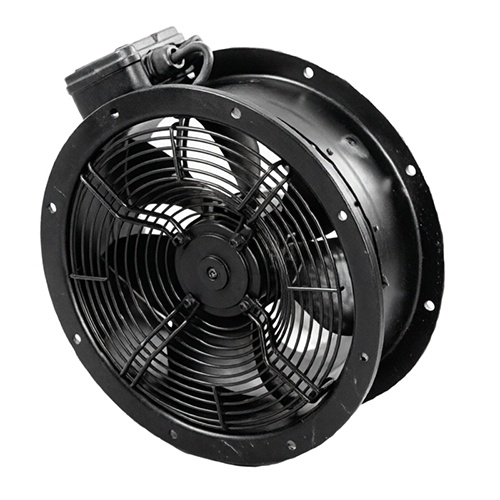

Осевой узел Korf FE050-VDF.4I.V7 серии FE перемещает воздух вдоль оси вращения рабочего колеса. Линейку применяют в приточных, вытяжных и рециркуляционных линиях с круглым каналом или стеновой установкой. Двигатель с внешним ротором стоит в воздушном потоке и напрямую вращает крыльчатку. Обечайка из оцинкованной стали формирует проходное сечение и закрывает двигатель, колесо, крепежные зоны.
Области применения
- цеха — приточные и вытяжные магистрали;
- складские комплексы — канальные линии с прямым потоком;
- закрытые автостоянки — вытяжка загрязненного воздуха;
- торговые залы — приточные и рециркуляционные контуры;
- системы местного кондиционирования — подмес и удаление воздуха.
Технические характеристики
|
Модель вентилятора
|
Воздухообмен, м3/ч
|
Класс защиты
|
Воздуховод
|
Диаметр канала, мм
|
Напряжение, В
|
Частота, Гц
|
Фазность
|
Ток, А
|
Максимальная мощность, кВт
|
Частота оборотов, об/мин
|
Уровень шума, дБ
|
Масса, кг
|
|
FE050-VDF.4I.V7
|
8700
|
IP 54
|
круглый
|
503
|
380
|
50
|
3
|
1,35
|
0,77
|
1210
|
75
|
16,6
|

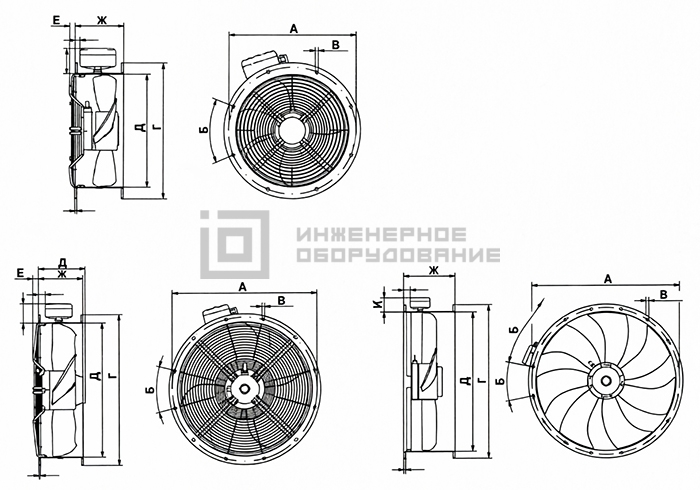

Габаритные размеры
|
Модель вентилятора
|
Размеры, мм
|
|
FE050-VDF.4I.V7
|
А
|
Б
|
В
|
Г
|
Д
|
Е
|
Ж
|
И
|
|
541
|
12х300
|
9,5
|
567
|
503
|
22
|
165
|
72
|

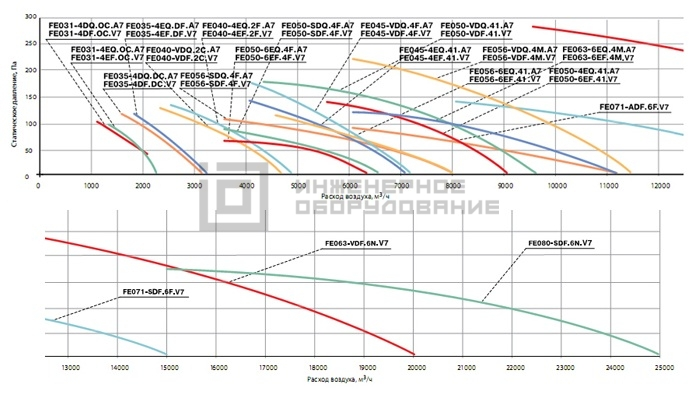

Аэродинамические характеристики
Преимущества
- электродвигатель имеет встроенную защиту от перегрева термоконтактами;
- обечайка из оцинкованной стали сохраняет геометрию круглого прохода;
- серповидный профиль лопаток снижает уровень аэродинамического шума в канале;
- спецификация учитывает монтаж с габаритами 541х174x165 в ограниченных пространствах.
