Радиально-упорные шариковые подшипники
Радиально-упорные шариковые подшипники: однорядные и двухрядные
Радиально-упорные шариковые подшипники – универсальные узлы качения, рассчитанные на одновременное восприятие радиальных и значительных осевых усилий. Контактный угол 15-40 ° переносит часть нагрузки с радиального направления в осевое, благодаря чему подшипник устойчив к перекосам вала и позволяет точно позиционировать ротор. Серии 72/73/70 (один ряд), 32/33 (два ряда) и QJ-… (четырёхточечный контакт) формируют основную номенклатуру каталога in-ob.ru: 342 изделий d = 10–250 мм, D = 16–500 мм, B = 5–130 мм – продукция ISB, ZWZ, SKF, FAG, ISKRA и ZEN.
Ключевые параметры подбора
- Контактный угол – 15°, 25°, 30° или 40° (чем больше угол, тем выше допустимая осевая нагрузка).
- Грузоподъёмность: Cr 12 – 220 кН · Cor 6 – 190 кН.
- Скоростной потенциал:
- однорядные – до 22 000 об/мин (масло, d ≤ 30 мм);
- двухрядные – до 12 000 об/мин;
- QJ-серия – до 9 000 об/мин.
- Исполнения сепараторов: полиамид (TN9), штампованная сталь (ATN) или латунь (M).
- Уплотнения: открытые (–), металлические 2Z, контактные 2RS.
- Материал колец/шариков: сталь 100Cr6; опции с шариками Si₃N₄ – для повышенной скорости и электроизоляции.
Виды радиально-упорных узлов
| Вид | Короткое описание | Ключевые преимущества |
| Однорядные | один ряд шариков, асимметричные дорожки, угол 15-40 ° | высокая скорость, монтаж попарно (DB/DF/DT) под заданный преднатяг |
| Двухрядные | два ряда в O- или X-схеме, угол 30 ° | осевая нагрузка в обе стороны, короче осевая длина, выше жёсткость |
| Четырёхточечные (QJ) | разделённое внутреннее кольцо, “готическая арка”, угол 35 ° | двусторонняя осевая нагрузка одним подшипником, упрощённый монтаж |
Преимущества и особенности
Радиально-упорные шариковые подшипники объединяют скоростной ресурс глубококанавочных узлов с осевой несущей способностью роликовых. Они компактнее конических аналогов, допускают предварительный натяг без потери ресурса и легко компонуются в пары для шпиндельных узлов. Двухрядные модификации экономят до 40 % осевой длины механизма, а QJ-серии заменяют пару DB-подшипников в редукторах и поворотных столах. Бренды ISB и SKF предлагают варианты с полиамидными сепараторами для низкого трения, FAG – калиброванный натяг (CB), ZWZ – крупногабарит до 250 мм.

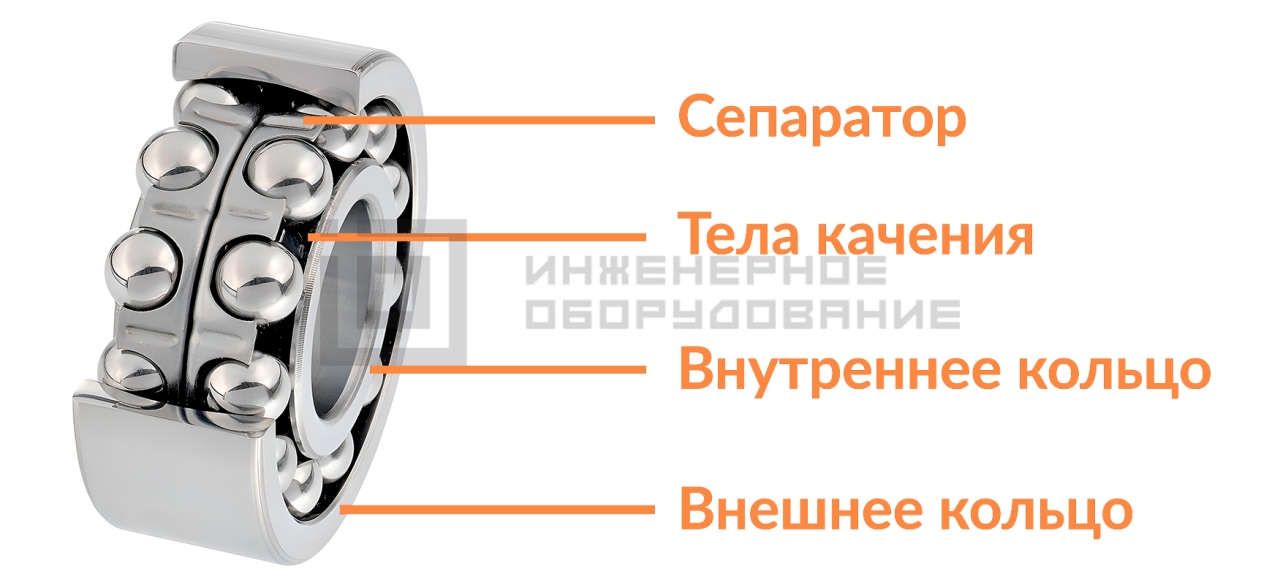

Конструкция радиально-упорных подшипников качения
- Наружное кольцо с конической дорожкой.
- Внутреннее кольцо (у QJ – из двух полуколец).
- Комплект шариков из стали 100Cr6 или керамики Si₃N₄.
- Сепаратор (полиамид TN9, латунь M, сталь ATN).
- Контактные или бесконтактные уплотнения (опция 2RS / 2Z).
Почему выгодно заказать у ИО
- Большой склад в Москве — более 5 600 позиций, от миниатюрного 608 до сферического 231/560.
- Прямые контракты с заводами-изготовителями → стабильная цена.
- Оперативная доставка по РФ и ЕАЭС: курьером днём-в-день по столице либо ТК «Деловые линии» в регионы.
- Техническая поддержка: помощь в подборе, расчёте ресурса, выборе смазки.
- Сертификаты происхождения и соответствия ГОСТ ISO 9001 в комплекте.
- Гибкие условия продажи — отсрочка платежа, индивидуальные скидки для OEM-клиентов.
Чтобы купить надёжные подшипники с гарантированной ресурсной стойкостью, просто отправьте заявку через форму сайта или свяжитесь с нашим менеджером: мы оперативно подберём модель, уточним цены и согласуем условия доставки.
