Четырехрядные подшипники
Четырёхрядный роликовый подшипник
Четырёхрядные роликовые подшипники — это тяжёлые узлы качения, в которых нагрузка распределяется между четырьмя рядами цилиндрических или конических роликов. Такое исполнение увеличивает радиальную грузоподъёмность почти втрое относительно двухрядных аналогов и позволяет эксплуатировать оборудование при ударных и вибрационных воздействиях. Решения семейства FC/FCD выпускают ISB, ZWZ, SKF и FAG; у NSK эта категория представлена лишь в спец-сериях, не входящих в основной каталог in-ob.ru. Типичные области применения: клети горячей и холодной прокатки, главные опоры дробилок и конвейеров, опорно-поворотные узлы барабанных сушилок и вращающихся печей.
Ключевые параметры подбора
- Диаметр вала (d) — 120 … 400 мм; наружный диаметр (D) — 170 … 560 мм; высота (T) — 120 … 200 мм.
- Конструктивные ряды:
- FC — цельное наружное кольцо + раздельные внутренние; быстрый демонтаж с вала.
- FCD — разъёмные оба кольца; удобно менять изношенные обоймы без съёма вала.
- Материал сепаратора: литая латунь M/MB (ISB, FAG; все SKF) либо штампованная сталь E (часть ZWZ).
- Динамическая грузоподъёмность Cr — 0,48 … 3,2 МН.
- Предельная скорость (масляная ванна) — 450 … 1100 об/мин.
- Рабочий перекос — до 0,5° без потери ресурса.
Преимущества и особенности
Четырёхрядные подшипники выделяются крайне высокой радиальной жёсткостью при умеренной осевой длине узла, что особенно важно в прокатных станах: один подшипник FC/FCD заменяет комплект из двух двухрядных, сокращая габарит на 25–30 % и упрощая схему смазки. Цельнолитые латунные сепараторы хорошо отводят тепло, а разъёмные кольца FCD позволяют частичную замену без разборки механизма, снижая простой оборудования.

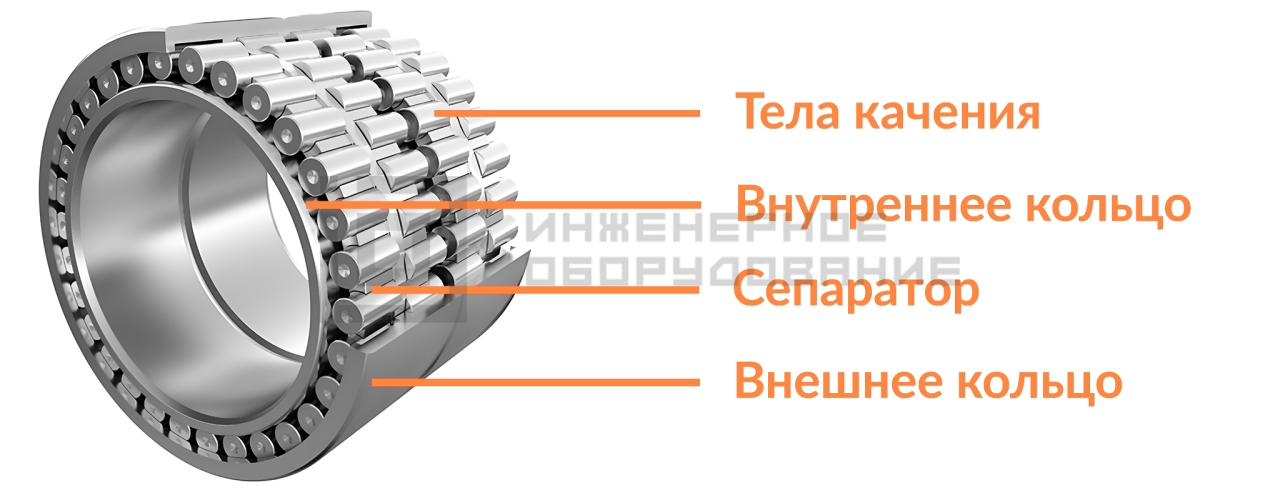

Конструкция четырёхрядных роликовых подшипников
- Наружное кольцо (цельное либо составное, в зависимости от серии).
- Четыре независимых ряда цилиндрических роликов одинакового диаметра.
- Внутренние кольца: два раздельных (FC) либо четыре сегментных (FCD) для точной регулировки зазора.
- Дистанционные кольца между рядами роликов, распределяющие осевое усилие.
- Сепаратор литой латунный M/MB или штампованный стальной E.
- По три круговые смазочные канавки в наружном кольце, отверстия для циркуляционной подачи масла.
- Уплотнительные шайбы (опция) для защиты от окалины и абразива в прокатных линиях.
Почему выгодно заказать у ИО
- Большой склад в Москве — более 5 600 позиций, от миниатюрного 608 до сферического 231/560.
- Прямые контракты с заводами-изготовителями → стабильная цена.
- Оперативная доставка по РФ и ЕАЭС: курьером днём-в-день по столице либо ТК «Деловые линии» в регионы.
- Техническая поддержка: помощь в подборе, расчёте ресурса, выборе смазки.
- Сертификаты происхождения и соответствия ГОСТ ISO 9001 в комплекте.
- Гибкие условия продажи — отсрочка платежа, индивидуальные скидки для OEM-клиентов.
Чтобы купить надёжные подшипники с гарантированной ресурсной стойкостью, просто отправьте заявку через форму сайта или свяжитесь с нашим менеджером: мы оперативно подберём модель, уточним цены и согласуем условия доставки.
