Упорные роликоподшипники
Упорные роликовые подшипники
Упорные роликовые подшипники — это радиально-симметричные узлы качения, разработанные для восприятия чистых либо преобладающих осевых нагрузок в одном или в обоих направлениях. Ролики (цилиндрические или сферические) перекатываются между двумя осевыми шайбами, благодаря чему силовой поток направлен строго вдоль оси вала; такое решение снижает изгибающие моменты и гарантирует высокую жёсткость опоры. В каталоге in-ob.ru представлены 147 моделей пяти брендов (ISB, ZWZ, SKF, FAG, NSK) с типоразмерами d 20–560 мм и динамической грузоподъёмностью до 6 100 кН — этого достаточно как для компактных пресс-форм, так и для поворотных опор карьерных кранов.
Ключевые параметры подбора
- Типы тел качения: цилиндрические (811 / 812 / 893 / 894) и сферические (293 / 294).
- Одностороннее или двустороннее восприятие осевых сил (сферический ряд — самоустанавливающийся ±2°).
- Материалы сепараторов: сталь E, латунь M / MB, полиамид TN / TVPB.
- Стандартный внутренний зазор CN или увеличенный C3 для температурных расширений.
- Предельная скорость (масло) — 450…2 400 об/мин (цилиндрические) и 220…1 100 об/мин (сферические).
Области применения:
- экструдеры, шнековые и винтовые пресс-механизмы;
- вертикальные центробежные и плунжерные насосы;
- редукторы и поворотные столы тяжёлых кранов;
- опоры барабанных сушилок, вращающихся печей, конвейерных барабанов;
- прокатные станы и направляющие валки металлургического оборудования.
Преимущества и особенности
Благодаря линейному контакту роликов с дорожками качения упорные роликовые подшипники выдерживают осевые нагрузки в 10-15 раз большие, чем шариковые аналоги, при тех же габаритах, а сферический вариант дополнительно компенсирует перекосы посадочных поверхностей. Комбинация стальных, латунных или полиамидных сепараторов позволяет оптимизировать узел под конкретный режим — от высоких температур и ударных воздействий (латунь) до повышенных скоростей (полиамид). В итоге роликоподшипники обеспечивают высокий ресурс при компактной высоте пакета, что особенно ценно в ограниченном монтажном пространстве.

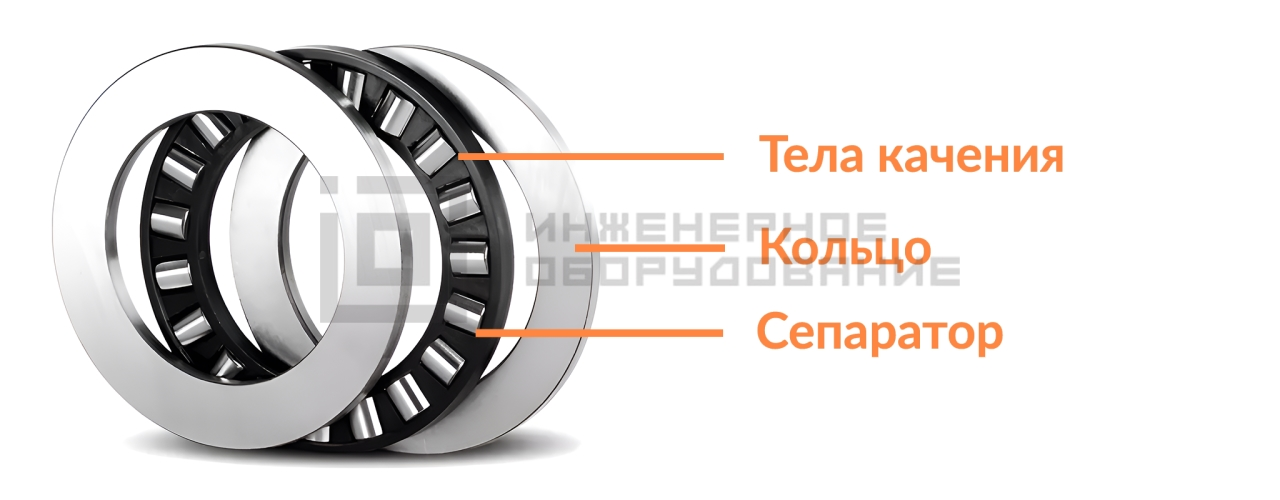

Конструкция упорных роликоподшипников
- Две осевые шайбы: валовая (с посадкой на вал) и корпусная (фиксируется в крышке).
- Комплект роликов — цилиндрические или бочкообразные, отшлифованные по ISO G 3/5.
- Сепаратор удерживает ролики на равном шаге, материал указывается в суффиксе (E, M/MB, TN).
- При необходимости используют промежуточное кольцо (двухрядные цилиндрические ряды 893/894).
- В сферическом исполнении наружная шайба снабжена сферичной дорожкой для самоустановки.
Почему выгодно заказать у ИО
- Большой склад в Москве — более 5 600 позиций, от миниатюрного 608 до сферического 231/560.
- Прямые контракты с заводами-изготовителями → стабильная цена.
- Оперативная доставка по РФ и ЕАЭС: курьером днём-в-день по столице либо ТК «Деловые линии» в регионы.
- Техническая поддержка: помощь в подборе, расчёте ресурса, выборе смазки.
- Сертификаты происхождения и соответствия ГОСТ ISO 9001 в комплекте.
- Гибкие условия продажи — отсрочка платежа, индивидуальные скидки для OEM-клиентов.
Чтобы купить надёжные подшипники с гарантированной ресурсной стойкостью, просто отправьте заявку через форму сайта или свяжитесь с нашим менеджером: мы оперативно подберём модель, уточним цены и согласуем условия доставки.
