Упорные шарикоподшипники
Упорные шариковые подшипники
Однорядные и двухрядные упорные шариковые подшипники ISB, FAG, SKF и ZWZ воспринимают осевые усилия в одном или двух направлениях и удерживают вал от смещения при минимальном моменте трения. Каталог in-ob.ru предлагает 161 модель с внутренним диаметром 10 – 400 мм и статической грузоподъёмностью до 1,8 МН. Узлы применяются в приводах вертикальных насосов, редукторах тяжёлой техники и точных винтовых парах пресс-форм.
Ключевые параметры подбора
- Диапазон нагрузок: 4 – 1 800 кН (статическая), 7 – 380 кН (динамическая).
- Предельная скорость: до 2 100 об/мин при жидкой смазке.
- Угол контакта ≈ 90° — полное восприятие осевой силы, радиальная допускается ≤ 5 % Fа.
- Кольца и шайбы — сталь GCr15 (58 – 62 HRC).
- Шарики класса G10.
- Типовые сепараторы: штампованная сталь, латунь МА (для ударных нагрузок) или полиамид TN9 (низкий шум, вес –30 %).
- Стандарт точности — P0, опции P6/P5 для шпиндельных узлов.
Типы упорных подшипников
| Тип | Описание | Преимущества |
| Однорядные | Серии 511, 512, 513: пакет «вал-шайба / шарики / корпус-шайба», воспринимают осевое усилие в одном направлении | Минимальные габариты; разборная конструкция — быстрый контроль и замена |
| Двухрядные | Серии 522, 523: две группы шариков и центральная шайба, симметричный приём нагрузки | Одновременная работа на прямое и обратное усилие; экономия места против пары одинарных узлов |
Преимущества и особенности
Упорные подшипники качения сохраняют точность позиционирования под осевой нагрузкой, допускают предварительное натяжение для жёсткой схемы монтажа и поставляются в исполнениях U/A с самоустанавливающейся опорной шайбой, компенсирующей перекосы до 2°. Наличие латунных сепараторов увеличивает ресурс при вибрации на 20 %, а полиамидных — снижает нагрев на 15 % при высоких скоростях.

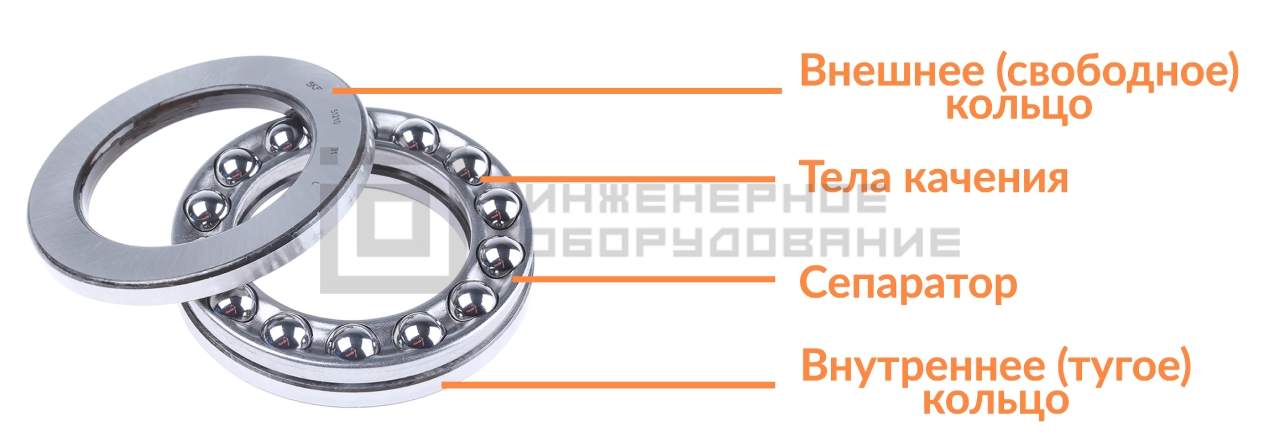

Конструкция упорных подшипников качения
- Тугое кольцо — садится на вал, передаёт осевую силу.
- Свободное (корпусное) кольцо — опирается в посадочную поверхность корпуса.
- Шарики — закалённая сталь GCr15; количество подбирается по расчётной нагрузке.
- Сепаратор — сталь, латунь MA или полиамид TN9; удерживает шарики на равных шагах.
- Промежуточное кольцо (только в двухрядных) — делит подшипник на два пакета.
- Смазка — поставка сухая; при эксплуатации заполняется консистентной смазкой EP-класса NLGI-2 или циркуляционным маслом ISO VG 46.
Почему выгодно заказать у ИО
- Большой склад в Москве — более 5 600 позиций, от миниатюрного 608 до сферического 231/560.
- Прямые контракты с заводами-изготовителями → стабильная цена.
- Оперативная доставка по РФ и ЕАЭС: курьером днём-в-день по столице либо ТК «Деловые линии» в регионы.
- Техническая поддержка: помощь в подборе, расчёте ресурса, выборе смазки.
- Сертификаты происхождения и соответствия ГОСТ ISO 9001 в комплекте.
- Гибкие условия продажи — отсрочка платежа, индивидуальные скидки для OEM-клиентов.
Чтобы купить надёжные подшипники с гарантированной ресурсной стойкостью, просто отправьте заявку через форму сайта или свяжитесь с нашим менеджером: мы оперативно подберём модель, уточним цены и согласуем условия доставки.
