Тангенциальные вентиляторы Ebmpapst
Тангенциальные вентиляторы от бренда Ebmpapst

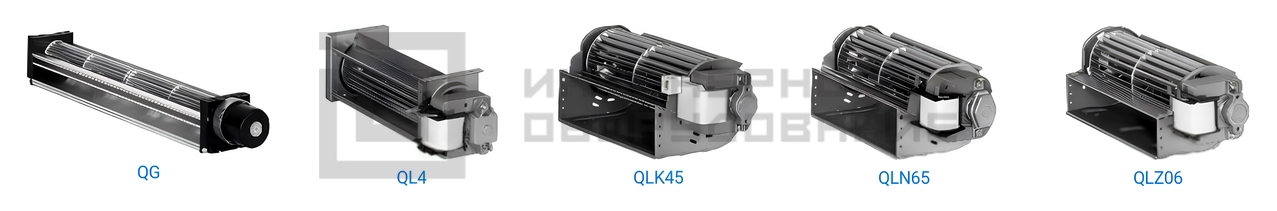

Тангенциальные (или поперечные) вентиляторы Ebmpapst отличаются равномерным распределением воздушного потока по всей длине цилиндрической крыльчатки. Они работают тише многих других типов вентиляторов, благодаря сравнительно низкой скорости вращения и продуманной аэродинамике лопаток. Компактная продолговатая форма упрощает монтаж в вытянутых каналах и корпусах, а широкий выбор исполнений (AC, DC или EC) даёт возможность адаптироваться к разным требованиям по питанию и энергопотреблению. В модельном ряду можно встретить серии QG, QL, QLK, QLN, QLZ и другие, каждая из которых оптимизирована для специфических условий эксплуатации.

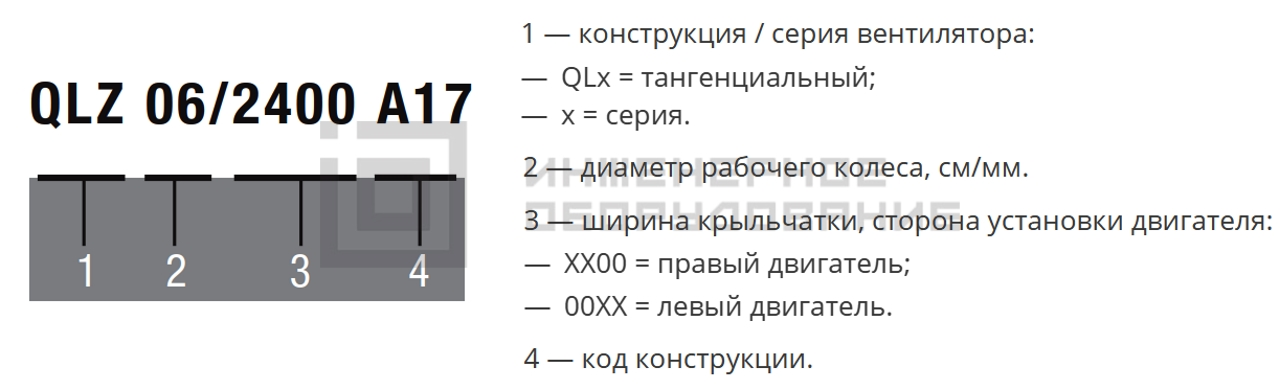

Расшифровка наименования
Где применяют?
- В системах отопления и кондиционирования для равномерной подачи тёплого или холодного воздуха.
- В тепловых завесах и фанкойлах, где важно создать «воздушную шторку».
- В холодильном оборудовании, включая витрины и камеры с широким пространством для обдува.
- Для охлаждения электроники, плат и блоков управления, имеющих большую длину или поверхность.
- В бытовой и офисной технике (увлажнители, осушители, воздухоочистители), где нужен равномерный воздушный поток при малом уровне шума.
Конструкция и разновидности
Тангенциальные вентиляторы имеют вытянутый цилиндрический ротор с лопатками, расположенными вдоль окружности. Диаметр и длина могут варьироваться в зависимости от требуемой производительности и габаритов места установки. Для увеличения расхода воздуха иногда используют несколько параллельно установленных крыльчаток в одном корпусе.
- По двигателю: доступны версии на базе асинхронных (AC) моторов, двигателей постоянного тока (DC) и высокоэффективных электронно-коммутируемых (EC) приводов.
- По напряжению: в зависимости от исполнения могут применяться 12 В, 24 В, 230 В.
- По числу цилиндрических крыльчаток: один или два ролика для увеличения мощности при сохранении компактных габаритов.

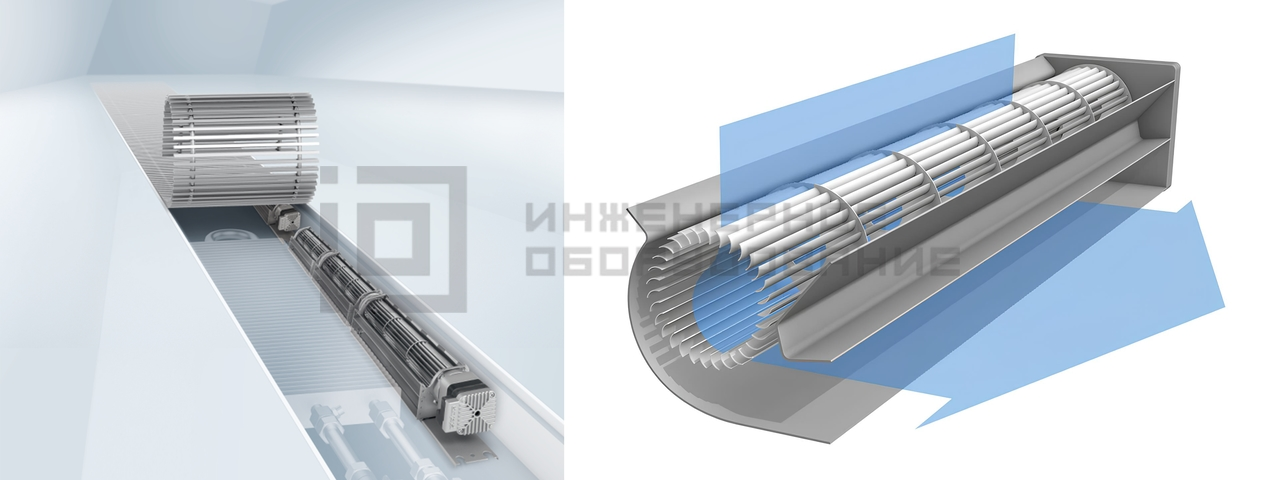

Принцип работы
Тангенциальный вентилятор засасывает воздух вдоль всей длины цилиндрической крыльчатки (ролика) и отбрасывает поток в направлении, перпендикулярном оси вращения. Такая схема (crossflow) создаёт так называемый «занавес» воздуха, позволяя равномерно обдувать вытянутые поверхности. Низкая скорость вращения ролика способствует тихой работе, а наличие прямого привода упрощает конструкцию и снижает уровень вибраций.
Особенности тангенциальных вентиляторов Эбм Папст
- Равномерное распределение потока. Конструкция цилиндрической крыльчатки обеспечивает одинаковую интенсивность обдува вдоль всей ширины вентилятора.
- Низкий уровень шума. Продуманная аэродинамика и невысокие обороты уменьшают шумовые эффекты.
- Компактность при значительной длине. Удлинённая форма экономит пространство в глубину, что важно при установке в узких каналах и корпусах.
- Широкий выбор исполнений. Различаются по типу двигателя (AC, DC, EC), напряжению, длине ролика и количеству цилиндрических крыльчаток.
- Повышенная надёжность. Качественные подшипники, защищённые моторы и прочные материалы корпуса обеспечивают длительный срок службы и стабильные характеристики.
