Установки HC-Single Истратех — жокей-насос для систем пожаротушения
HC-Single Истратех — это установка повышения давления, которая применяется в роли жокей-насоса в системах пожаротушения. Серия предназначена для поддержания заданного давления в заполненном водой трубопроводе и для работы в связке с установками Истратех HC-FS. Конструктивно HC-Single выполнена на базе вертикального многоступенчатого насоса BM, смонтированного на единой раме с мембранным баком, трубной обвязкой и реле давления. Дополнительно на раме установлены манометр, напорный трубопровод с обратным клапаном и запорная арматура.
Область применения
- Системы спринклерного пожаротушения.
- Комплектные установки пожаротушения HC-FS.
- Системы, где требуется постоянное поддержание давления в трубопроводе.
- Объекты, в которых важны компактное размещение и быстрая интеграция в существующую схему.
- Инженерные системы различного назначения, где требуется установка повышения давления в режиме дежурного поддержания.
Принцип действия
Установка HC-Single поддерживает давление в заполненном водой трубопроводе системы пожаротушения. В автоматическом режиме жокей-насос запускается по сигналу реле давления и отключается после восстановления заданного давления. Если система переходит к работе основного пожарного насоса, управление автоматически отключает жокей-насос Истратех. Такая схема позволяет удерживать систему в готовности, снижать число ложных пусков основных насосов и стабилизировать давление в дежурном режиме.
Характеристики
| HC-Single | ||||||
| ВМ 1 | ВМ З | ВМ 5 | ВМ 10 | ВМ 15 | ВМ 20 | |
| Номинальная подача [м³/ч] | 1 | 3 | 5 | 10 | 15 | 20 |
| Номинальная подача [л/с] | 0,28 | 0,83 | 1,39 | 2,8 | 4,2 | 5,6 |
| Диапазон подачи [м³/ч] | 0,7-2,4 | 1,2-4,4 | 2,5-8,5 | 5-14 | 8,5-23,5 | 10,5-29 |
| Диапазон подачи [л/с] | 0,2-0,7 | 0,3-1,1 | 0,7-2,4 | 1 Л-3,9 | 2,4-6,5 | 2,9-8,1 |
| Максимальное рабочее давление [бар] | 14 | 16 | 15 | 16 | 10 | 11 |
| Мощность электродвигателя [кВт] | 0,37-1,1 | 0,37-2,2 | 0,37-3 | 0,75-5,5 | 1,1-5,5 | 1,1-7,5 |
| Максимальная эффективность [%] | 48 | 59 | 70 | 72 | 72 | 72 |
| Напор, м | до 149 | |||||
| Присоединение | ||||||
| Резьба | R 1" | R 1" | R1" | R 1 ½" | R 2" | R 2" |
| Диапазон температур жидкости, °С | от +5 до +60 | |||||

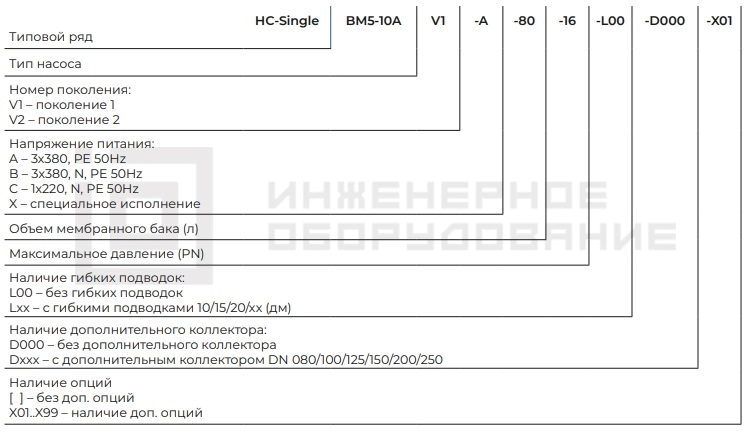

Расшифровка наименования
Почему стоит купить насосные станции HC-Single от бренда Istratex?
Установки HC-Single Истратех удобны для проектов, где нужен готовый жокей-насос без лишней доработки на месте. Серия рассчитана на быструю интеграцию с HC-FS, занимает мало места за счёт вертикальной конструкции и помогает эффективно использовать площадь насосной. Важное преимущество — широкий модельный ряд, позволяющий подобрать установку под требуемые параметры. Дополнительный плюс даёт база на насосах BM Истратех: они развивают высокий напор при сравнительно небольшой подаче и хорошо подходят для режима поддержания давления.
