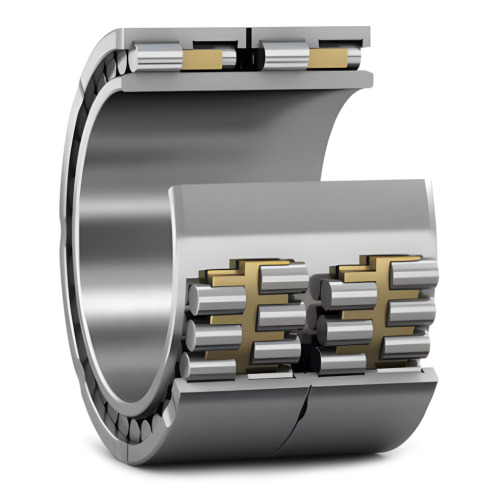

Цилиндрический роликоподшипник ZWZ FC3246130A/C4YA3
Четырёхрядный подшипник FC3246130A/C4YA3 сконструирован для валов Ø 160 мм и комплектуется роликами диаметром 32 мм, расположенными в четырёх независимых ярусах. Увеличенный тепловой зазор C4 (30–55 μm) предотвращает заклинивание при рабочем ∆T до 90 °C, а предельная частота 900 об/мин (эквивалентно линейной скорости прокатки ≈ 15 м/с) достигается благодаря минимальному трению «ролик-борт». Отшлифованные дорожки P6 обеспечивают равномерное распределение радиальной нагрузки 2,8 МН без пластических деформаций; жёсткое внутреннее кольцо выполняется разъёмным, что сокращает время смены вставки на 40 %.
Латунный прецизионный сепаратор «YA3» эффективно отводит тепло и выдерживает кратковременные ускорения до 70 g, а опциональные смазочные каналы NR-22 создают стабильную масляную плёнку толщиной 0,3 µм. В результате ресурс подшипника превышает 35 000 ч даже в условиях вибрации ±12 μm при 25-Гц гармонике.
Область применения
- Клети горячей и холодной прокатки, где экономия пространства критична.
- Приводы редукторов реверсивных станов, воспринимающие чередующиеся радиальные пики.
- Направляющие роликов тяжёлых ленточных конвейеров на ГОКах.
- Осевые опоры барабанов шаровых мельниц и грохотов.
- Прокатные волочные машины и сортовые станы с непрерывным режимом 24/7.

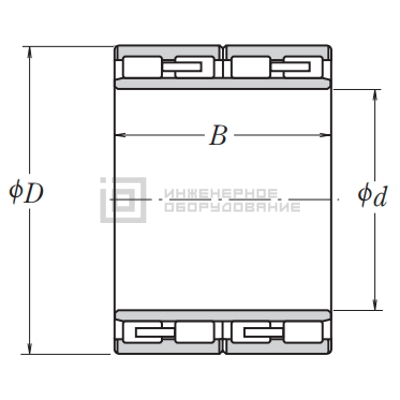

Характеристики и размеры четырехрядного подшипника FC3246130A
| Параметр | Значение |
|
| Внутренний диаметр d, мм | 160 | |
| Внешний диаметр D, мм | 230 | |
| Ширина B, мм | 130 | |
| Тип подшипника | радиальный | |
| Рядность | четырехрядный | |
| Тип отверстия | цилиндрический | |
| Зазор | C4 (больше C3) | |
| Диапазон температур, °C | -40...+120 | |
| Вес, кг | 17,3 |
