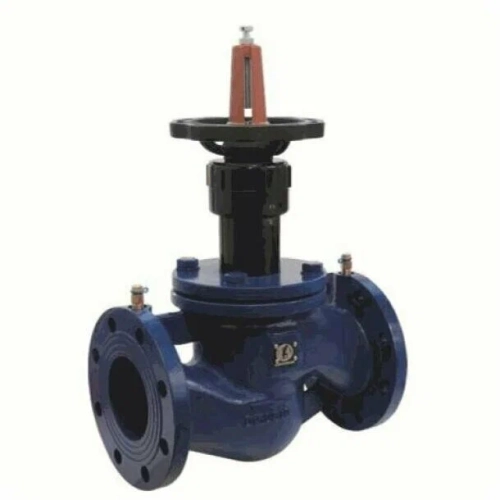

Балансировочный клапан R206BY230 Giacomini
Балансировочный клапан применяют для настройки гидравлического режима системы. Он создает необходимое сопротивление потоку и помогает распределять расход среды между ветвями по расчету. В зависимости от исполнения регулировка выполняется вручную изменением проходного сечения либо автоматически за счет поддержания расхода или перепада давления. Ручной клапан фиксируют в выбранном положении, автоматический реагирует на изменение параметров системы. R206BY230 Giacomini диаметром 300 мм работает при давлении Ру16 бар и в диапазоне температур среды от 5 до +120 °C, установленном для серии.
Области применения
Балансировочные клапаны используют:
- в системах отопления и теплоснабжения;
- в контурах охлаждения и кондиционирования;
- в системах горячего водоснабжения;
- на стояках и ответвлениях трубопровода;
- для ограничения расхода или стабилизации перепада давления.
Корпус клапана R206BY230 Giacomini выполнен из чугуна. Регулирующий элемент изменяет площадь проходного сечения. В ручных моделях его положение задается настроечным механизмом. В автоматических версиях регулирование может выполняться с помощью пружины и мембраны. Конкретная схема зависит от серии. Присоединение - фланцевое.
Технические характеристики
| Модель | R206BY230 |
| Бренд | Giacomini |
| Материал | чугун |
| Тип присоединения | фланцевое |
| Диаметр, мм | 300 |
| Вес, кг | 339 |
| Макс. давление в системе, бар | Ру16 |
| Диапазон рабочих температур, °C | от 5 до +120 |
| Коэффициент пропускной способности | 1380 |
| Размер резьбы, дюйм | 12 |

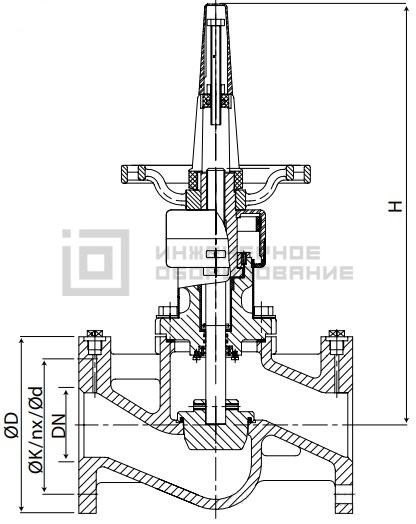

Габаритные размеры
| Модель | DN | L | H | ØD | ØK | n x Ød |
| R206BY230 | 300 | 850 | 685 | 460 | 410 | 12 x 26 |
Преимущества клапанов Giacomini
- Гидравлическая регулировка участка системы.
- Ограничение расхода по расчетному режиму.
- Ручное управление или автоматическая стабилизация.
- Разные типы присоединения.
- Корпуса из латуни, чугуна или стали.
- Контроль перепада давления и расхода у моделей с измерительными штуцерами.
