Электропривод Benarmo Q-600 F07/F10 серии Q
Электропривод Benarmo Q-600 F07/F10 серии Q — это привод для автоматизации трубопроводных систем в разных сферах. Обеспечивает точное управление поворотными элементами и широко применяется для запорной арматуры, включая шаровые краны и дисковые затворы. Данный привод относится к четвертьоборотным типам, поворачивающим выходной вал на 90°.
Сферы применения:
- Химическая и нефтегазовая промышленность.
- ЖКХ и водоподготовка.
- Металлургия, энергетика и другие технологические процессы.
Устройство и принцип работы

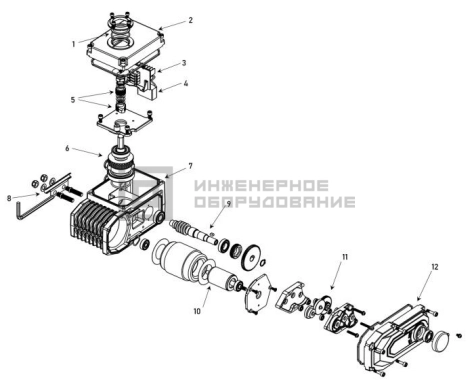

| Поз | Деталь | Поз | Деталь |
| 1 | Индикатор положения | 7 | Корпус |
| 2 | Крышка | 8 | Ограничители хода вала (стопоры) |
| 3 | Плата управления | 9 | Червячный вал |
| 4 | Пусковой конденсатор | 10 | Электродвигатель |
| 5 | Нажимные кулачки | 11 | Редуктор |
| 6 | Выходной вал с червячным колесом | 12 | Крышка редуктора |
Конструкция электропривода Q-600 F07/F10 включает в себя электродвигатель, редуктор, управляющие блоки и механизмы концевых выключателей. При подаче сигнала на привод происходит ограниченный поворот выходного вала на 90°, что обеспечивает управление для запорной арматуры с поворотными запорными элементами.
Благодаря компактному редуктору и продуманной компоновке внутренних узлов, электропривод Benarmo стабильно передаёт крутящий момент, сохраняя точность позиционирования и надёжность в работе. Четвертьоборотные модели серии Q особенно эффективны для шаровых кранов и дисковых затворов, что позволяет применять их для запорной арматуры в условиях высоких нагрузок и частых циклов.
Технические характеристики
| Модель | Питание | Напряжение, В | Ток, А | Мощность, Вт | Ном. момент, Нм* | Концевые выкл. | Доп. выкл. | Угол поворота | Мех. ограничение | Кабельные вводы | Защита | Рабочие температуры | Окружающая среда |
| Q600 | 220В/380В | 220/380 | 0,55/0,25 | 68 | 600 | 2-Открыто/Закрыто | 2-Открыто/Закрыто | 90˚ (90˚-270˚±10˚) | 2 стопора | 2 шт, М18 | IP67 | -20...+40°C | -20...+70°C |
Габаритные размеры
| Модель | ISO | L | W | H | M | pxp | S(кв)+D (глубина) | a(n-M) | b(n-M) | c(n-M) | d(n-M) |
| Q600 | F07/10/12 | 235 | 166 | 156 | 26 | 110x110 | 17+42 | 70(4-M8) | - | 102(4-M10) | 125(4-M12) |
Преимущества электроприводов Бенармо
- Универсальность. Электропривод Q-600 F07/F10 подходит для запорной арматуры с разными параметрами, благодаря широкому выбору крутящих моментов.
- Простое техобслуживание. Привод не требует сложных настроек и обеспечивает длительную работу без дорогостоящих ремонтов.
- Точная работа. Электропривод серии Q стабильно удерживает положение запорного элемента и гарантирует надёжность для запорной арматуры в критических приложениях.
- Безопасность. Привод оснащён концевыми выключателями, предотвращающими перегрузки и обеспечивающими корректное закрытие для запорной арматуры.
- Широкий температурный диапазон. Электропривод функционирует в условиях от -20°C до +70°C, что делает его оптимальным для применения во многих отраслях.
Электрическая схема подключения
Технический паспорт Benarmo серии Q
