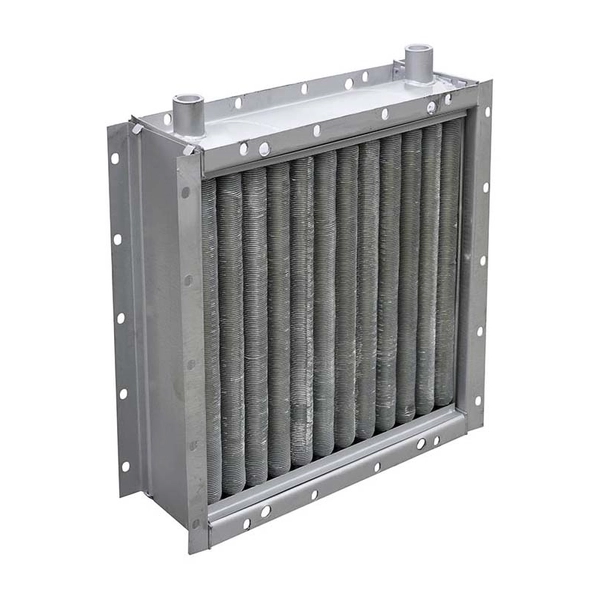

Водяной калорифер КСк 4-2 – это теплообменная секция с оребрёнными трубами, устанавливаемая в приточные системы вентиляции для нагрева воздушного потока. Водяной теплоноситель (70–150 °C) циркулирует внутри биметаллических (медь-алюминий) рядов, передавая тепло поступающему воздуху.
Принцип работы
- Насос подаёт горячую воду в распределительный коллектор.
- Поток движется по U-образным трубам, отдавая энергию оребрённым поверхностям.
- Вентилятор или приточная шахта проталкивают воздух через секцию; Δt достигает 25–45 °C.
- Количество тепла регулируют трёхходовые клапаны либо изменение расхода воздуха.
Области применения
- Приточный нагрев промышленных цехов и логистических терминалов.
- Температурное кондиционирование теплиц, боксов СТО, спортивных арен.
- Отопление и осушение складских пространств площадью 300–10 000 м².
- Вентиляционные тепловые завесы ворот и док-станций.
- Каскадные решения в административных зданиях и ТЦ.
Расшифровка обозначения КСк
Технические характеристики
| Обозначение калорифера | Производительность по теплу, кВт | Производительность по воздуху, м3 /ч | Площадь поверхности теплообмена, м2 ±1,5% | S фронтального сечения для прохода воздуха, м2 | S сечения (среднее значение) для прохода теплоносителя, м2 | Число ходов по теплоносителю | Масса, не более, кг |
| КСк 4-2 | 58,5 | 2500 | 16,87 | 0,248 | 0,00113 | 4 | 40 |
Габаритная картинка
| Модель | А | А1±3 | А2 | А3 | В | В1±3 | В2 | L | S | Dy | n | n2 |
| КСк 4-1 | 250 | 426 | 450 | 305 | 500 | 578 | 622 | 650 | 180 | 32 | 4 | 2 |
| КСк 4-2 | 250 | 426 | 450 | 305 | 625 | 703 | 747 | 775 | 180 | 32 | 5 | 2 |
| КСк 4-3 | 250 | 426 | 450 | 305 | 750 | 828 | 872 | 900 | 180 | 32 | 6 | 2 |
| КСк 4-4 | 250 | 426 | 450 | 305 | 875 | 953 | 997 | 1025 | 180 | 32 | 7 | 2 |
| КСк 4-5 | 250 | 551 | 575 | 430 | 1125 | 1203 | 1247 | 1275 | 180 | 32 | 9 | 2 |
| КСк 4-6 | 375 | 551 | 575 | 430 | 500 | 578 | 622 | 650 | 180 | 32 | 4 | 3 |
| КСк 4-7 | 375 | 551 | 575 | 430 | 625 | 703 | 747 | 775 | 180 | 32 | 5 | 3 |
| КСк 4-8 | 375 | 551 | 575 | 430 | 750 | 828 | 872 | 900 | 180 | 32 | 6 | 3 |
| КСк 4-9 | 375 | 551 | 575 | 430 | 875 | 953 | 997 | 1025 | 180 | 32 | 7 | 3 |
| КСк 4-10 | 375 | 551 | 575 | 430 | 1125 | 1203 | 1247 | 1275 | 180 | 32 | 9 | 3 |
| КСк 4-11 | 875 | 1050 | 1075 | 912 | 1625 | 1703 | 1747 | 1775 | 180 | 50 | 13 | 7 |
| КСк 4-12 | 1375 | 1551 | 1575 | 1392 | 1625 | 1703 | 1747 | 1775 | 180 | 50 | 13 | 11 |
Преимущества водяных калориферов КСк
- Высокий коэффициент теплопередачи при минимальном сопротивлении воздушного потока.
- Широкий диапазон типоразмеров: легко подобрать секцию под требуемую площадь и расход воздуха.
- Биметаллический материал повышает коррозионную стойкость и снижает массу.
- Рабочее давление до 1,6 МПа; допускается гликолевая смесь до 50 %.
- Быстрая интеграция в существующую систему вентиляции без изменения трасс.
- Стандартные фланцы и резьбовые патрубки упрощают монтаж и обслуживание.
