Электромоторный привод клапана SSB161.05HF/00 Siemens
Привод SSB161.05HF/00 Siemens представляет собой электрический привод для точного управления клапанами в системах отопления, вентиляции и кондиционирования. Обеспечивает надёжную работу при регулировании воздуха и жидкостей. Небольшие габариты и простота установки делают эту модель идеальным выбором для автоматизации современных инженерных систем.
Серия SSB Siemens
Электромоторные приводы малых клапанов (зонных или радиаторных) с усилием от 100 до 300 Н. Различаются ходом штока, типом управления (двух-/трёхточечное, аналоговое 0–10 В, Modbus), а также наличием/отсутствием дополнительных опций.
Принцип работы привода SSB161.05HF/00
Привод Сименс основан на электромеханической конструкции, в которой встроенный мотор через редуктор передаёт крутящий момент или поступательное усилие на исполнительный вал. При этом блок управления (двух-/трёхточечный, аналоговый или цифровой) получает управляющий сигнал и обеспечивает точное перемещение заслонки или штока клапана. Если модель с возвратной пружиной, при потере питания заслонка (или клапан) возвращается в заданное безопасное положение за счёт внутреннего пружинного механизма. В исполнениях без возвратной пружины привод фиксирует текущее положение при отключении электроэнергии.

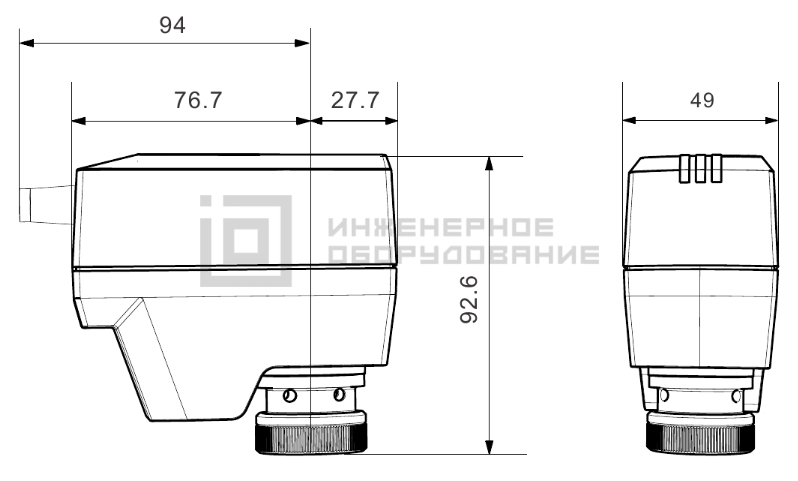

Габаритные размеры привода
Технические характеристики SSB161.05HF/00
| Крутящий момент, Нм | 200 | Наличие пружинного возврата | нет | Напряжение, В | 24 | Сигнал позиционирования | DC 0...10 В | Вспомогательные переключатели | 0 | Степень защиты | IP40 | Размеры (Ш х В х Г), мм | 83x81x48 |
Преимущества приводов Siemens
- Надёжная конструкция с расчётом на длительный ресурс в системах ОВиК.
- Возможность выбора исполнения в зависимости от требований безопасности.
- Широкий диапазон типоразмеров, позволяющий подобрать оптимальный вариант для заслонки или клапана.
- Энергоэффективная работа: сниженное потребление при постоянном удержании.
- Удобный монтаж и совместимость с большинством клапанов Siemens (Сименс) или сторонних производителей.
- Серия SSA / SSB / SSC / SSF / SSP / SSY: Разные усилия (100–300 Н) для малых зональных клапанов (радиаторы, фанкойлы).

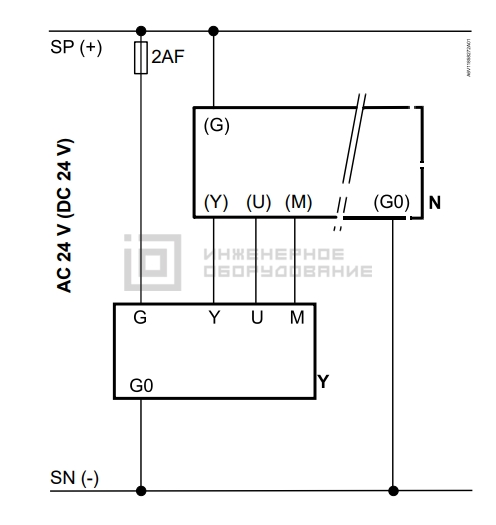

Схема подключения привода
