Электромотор переменного тока Ebmpapst AC A4Q200-AD01-08 — компактный двигатель, преобразующий сетевой ток в устойчивый крутящий момент. Рабочий цикл основан на электромагнитной индукции: вращающееся поле статора втягивает ротор, создавая тягу без щёток — это повышает ресурс и снижает шум.
Принцип работы
- На статор подаётся однофазное или трёхфазное напряжение 50/60 Гц.
- Три смещённые на 120° обмотки формируют бегущее магнитное поле.
- В проводниках ротора («беличья клетка» либо фазная обмотка) индуцируются токи.
- Взаимодействие полей раскручивает вал, а частота сети задаёт обороты.
Конструкция
- Сердечник статора из ламинированной стали снижает вихревые потери.
- Алюминиевый или медный ротор, напрессованный на вал.
- Шарикоподшипники с долговременной смазкой.
- Алюминиевый корпус-радиатор; до 40 % тепла отводит встроенный вентилятор.
- Клеммная коробка или разъём для быстрого подключения.
Где применяют
- Системы ОВК, осевые и радиальные вентиляторы Эбм Папст.
- Насосы, компрессоры, конвейеры, фасовочные линии.
- Бытовая техника: холодильники, стиральные машины.
- Транспортные и аграрные установки с питанием 110–400 В AC.
Технические характеристики
| Модель | A4Q200-AD01-08 |
| Тип тока | AC |
| Минимальная температура окружающей среды, °C | -30 |
| Максимальная температура окружающей среды, °C | 40 |
| Максимально допустимая темп. окружающей среды, °C | +80 |
| Минимально допустимая темп. окружающей среды, °C | -40 |
| Количество фаз | 1 |
| Номинальное напряжение, В | 230 |
| Скорость вращения, об/мин | 1300 |
| Входная мощность, кВт | 0,029 |
| Потребляемый ток, А | 0,19 |
| Степень защиты | IP42 |
| Диаметр крыльчатки, мм | 200 |
| Вес, кг | 0,85 |
Преимущества электродвигателей AC Ebmpapst
- Эффективность. КПД до 85 %, экономия энергии ≈ 30 % по сравнению с классическими решениями.
- Компактность. Внешний ротор сокращает длину мотора на 25 %.
- Надёжность. Электронная защита от перегрева, перепадов напряжения и блокировки.
- Тихая работа. Уровень шума < 35 дБА благодаря аэродинамике Ебм Папст.
- Универсальность. Модели A4Q254, M4Q045, M2E068 доступны в однофазном и трёхфазном исполнении.
- Защита. Коррозиестойкое покрытие, степень IP44–IP55 от пыли и влаги.

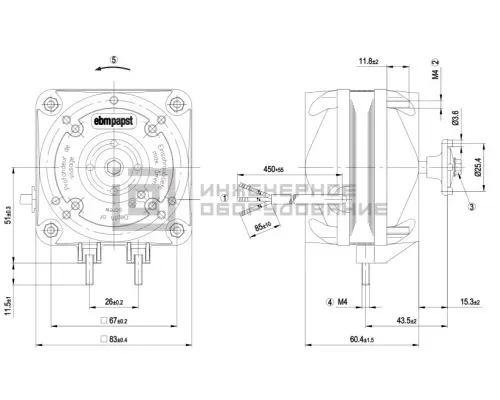

Габаритные размеры, мм

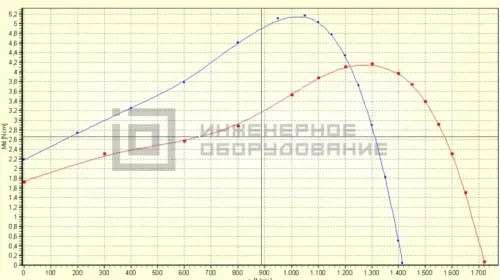

Аэродинамические характеристики
