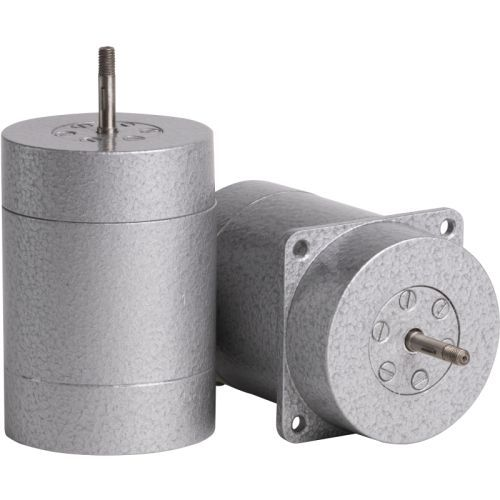

Электродвигатель Иолла УАД_34Ф — это универсальный однофазный асинхронный электромотор, конструируемый для привода механизмов в промышленных, строительных и транспортных системах.
Принцип работы
Переменный ток, поступающий на обмотки статора, формирует вращающееся магнитное поле. Оно наводит токи в «беличьей клетке» ротора; их взаимодействие с полем создаёт электромагнитный момент, ускоряющий вал. Скольжение между полем и ротором обеспечивает устойчивый крутящий момент.
Конструкция:
- сердечник статора из электростали с лаковой изоляцией класса F;
- ротор короткозамкнутый на шариковых подшипниках;
- алюминиевый корпус с радиальными рёбрами охлаждения;
- клеммная коробка IP54, ёмкостной пусковой конденсатор для однофазных версий;
- встроенная тепловая защита 135 °C.
Области применения
- Привод сварочных автоматов, конвейеров, лифтовых дверей.
- Сельхоз-механизмы, зерноочистители, насосные установки.
- Механизмы управления и следящие системы (МУ-431).
Технические характеристики
| Наименование | УАД-34Ф |
| Напряжение питания, В | 220 ± 22 |
| Частота напряжения питания, Гц | 50 ± 1 |
| Число фаз питающей сети | 3/1 |
| Потребляемый ток, не более, А | 0,11/0,10 |
| Емкость (для однофазного режима), мкФ | 1,0 ± 0,1 |
| Номинальная частота вращения, не менее, мин¯¹ | 1280 |
| Номинальная мощность, Вт | 2,5/2,0 |
| Номинальный вращающий момент, Н*м | 0,0184/0,0144 |
| Масса, не более, кг | 0,53 |
Преимущества электродвигателей Иолла
- КПД до 60 % у ECM, сокращение энергопотребления на 70 % относительно традиционных схем.
- Рабочий диапазон – 30…+60 °C без снижения ресурса.
- Акустический фон < 40 дБА благодаря динамической балансировке.
- Унифицированный межцентровый размер 26 мм упрощает замену аналогов.
- Ресурс свыше 20 000 ч, подтверждённый циклическими испытаниями.
Габаритно-присоединительные размеры, мм
Схема подключения
