Электродвигатель Weiguang ECM 7108 — компактный специализированный микродвигатель переменного тока, оптимизированный для постоянного воздушного потока в холодильной и климатической технике.
Двигатели Вейгуанг выпускаются в исполнениях YZF (экранированный полюс) и ECM (электронно-коммутируемый микромотор). В YZF вращающееся поле формируется фазовым сдвигом в экране, в ECM — синхронизацией обмоток встроенным контроллером; в обоих случаях ротор преобразует электромагнитную энергию в механическую без дополнительных пусковых схем.
Конструкция:
- сердечник из электростали с вакуумно пропитанной обмоткой класса F;
- корпус из алюминиевого сплава, отводящий тепло;
- вал на шариковых подшипниках;
- встроенный термопредохранитель 135 °C.
Сферы применения:
- холодильные витрины, конденсаторы, испарители;
- приточная и вытяжная вентиляция зданий;
- теплообменные узлы котельных и сельхоз-сушилок;
- низковольтные вентиляторные блоки, где критичны габарит и шум.

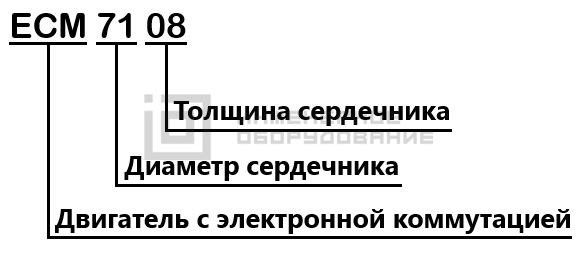

Расшифровка наименования
Технические характеристики
| Модель | ECM 7108 \ 24 |
| Напряжение питания, В | 230 |
| Входная мощность, Вт | 7,5 |
| Выходная мощность, Вт | 5 |
| Ток, А | 0,07 |
| Скорость вращения, об./мин | 1300-1800 |
| Крыльчатка | Ø154мм/22°-34°; Ø172мм/22°-34°; Ø200мм/22°-28° |
| Вес, кг | 0,5 |
Преимущества электродвигателей Weiguang
-
КПД до 60 % у ECM, сокращение энергопотребления на 70 % относительно традиционных схем.
- Рабочий диапазон – 30…+60 °C без снижения ресурса.
- Акустический фон < 40 дБА благодаря динамической балансировке.
- Унифицированный межцентровый размер 26 мм упрощает замену аналогов.
- Ресурс свыше 20 000 ч, подтверждённый циклическими испытаниями.
Габаритные размеры, мм
| Модель |
Размеры, мм |
||||
| A | B | C | |||
| ECM 7108 \ 24 | 85 | 43,5 | 32,5 | ||
