Что такое электромагнитный привод для вентиляции
Электромагнитный привод ALLFA ASTRA M183-24 для вентиляции преобразует электрическую команду в перемещение якоря и меняет состояние фиксатора клапана. В отказобезопасной схеме с удержанием под напряжением катушка фиксирует якорь, пока получает питание. Команда пожарной автоматики обесточивает цепь, магнитное усилие исчезает и фиксатор освобождается.
После снятия фиксации пружина перемещает заслонку без участия электродвигателя и редуктора. Время полного перекрытия или открытия канала зависит от хода, жесткости пружины, трения в опорах и перепада давления. В штатном режиме заслонка остается в рабочем положении, а при аварийной команде пружина переводит ее в защитное.
Напряжение и логику цепи управления согласуют с характеристиками. Ручной взвод нужен при наладке и для возврата узла в исходное положение после контрольного или аварийного срабатывания. Как привод для дымоудаления, устройство не поворачивает заслонку двигателем: электромагнит освобождает фиксатор дымового клапана, если такая логика предусмотрена проектом.
Конструкция и принцип работы
- Катушка создает магнитное поле, которое притягивает подвижный якорь к сердечнику.
- Исполнительный механизм передает тяговое усилие фиксатору клапана.
- Концевые выключатели формируют для автоматики дискретные сигналы о крайних положениях заслонки.
Основные характеристики ALLFA ASTRA M183-24
| Бренд | ALLFA ASTRA |
| Гарантийный срок | 12 месяцев со дня отгрузки потребителю |
| Вес, кг | 0,4 |
| Напряжение, В | 24 |
| Управляющий сигнал | нет |
| Частота, Гц | 50 |
| Тип возврата | С возвратной пружиной |
| Тяговое усилие, Н | 100 |
| Потребляемая мощность (вращение/удержание), Вт | 60 (60) |

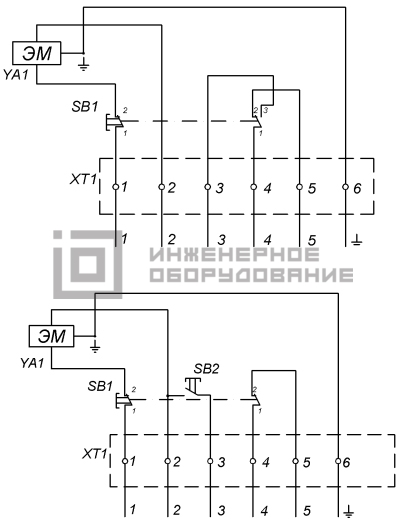

Схема подключения
