Поворотный привод SAL61.00T20 Siemens
Привод SAL61.00T20 Siemens представляет собой электрический привод для точного управления клапанами в системах отопления, вентиляции и кондиционирования. Обеспечивает надёжную работу при регулировании воздуха и жидкостей. Небольшие габариты и простота установки делают эту модель идеальным выбором для автоматизации современных инженерных систем.
Серия SAL Siemens
SAL (вращательные приводы 10–40 Н·м) – для шаровых и дисковых клапанов (баттерфляй) в системах отопления/охлаждения, когда требуется поворот на 90°. Подходят для управления потоком жидкостей большого объёма.
Конструкция и принцип работы привода SAL61.00T20
Привод Сименс основан на электромеханической конструкции, в которой встроенный мотор через редуктор передаёт крутящий момент или поступательное усилие на исполнительный вал. При этом блок управления (двух-/трёхточечный, аналоговый или цифровой) получает управляющий сигнал и обеспечивает точное перемещение заслонки или штока клапана. Если модель с возвратной пружиной, при потере питания заслонка (или клапан) возвращается в заданное безопасное положение за счёт внутреннего пружинного механизма. В исполнениях без возвратной пружины привод фиксирует текущее положение при отключении электроэнергии.
Габаритные размеры привода
Технические характеристики SAL61.00T20
| Крутящий момент, Нм | 20 | Угол поворота | 90° | Время срабатывания, с | 120 | Напряжение, В | 24 | Сигнал позиционирования | DC 0…10 В, DC 4…20 мА, 0…1000 Ом | Степень защиты | IP54 | Размеры (Ш х В х Г), мм | 160x124x153 |
Преимущества приводов Siemens
- Надёжная конструкция с расчётом на длительный ресурс в системах ОВиК.
- Возможность выбора исполнения в зависимости от требований безопасности.
- Широкий диапазон типоразмеров, позволяющий подобрать оптимальный вариант для заслонки или клапана.
- Энергоэффективная работа: сниженное потребление при постоянном удержании.
- Удобный монтаж и совместимость с большинством клапанов Siemens (Сименс) или сторонних производителей.
- Серия SAL: Вращательное движение для дисковых и шаровых клапанов с моментами 10…40 Н·м.

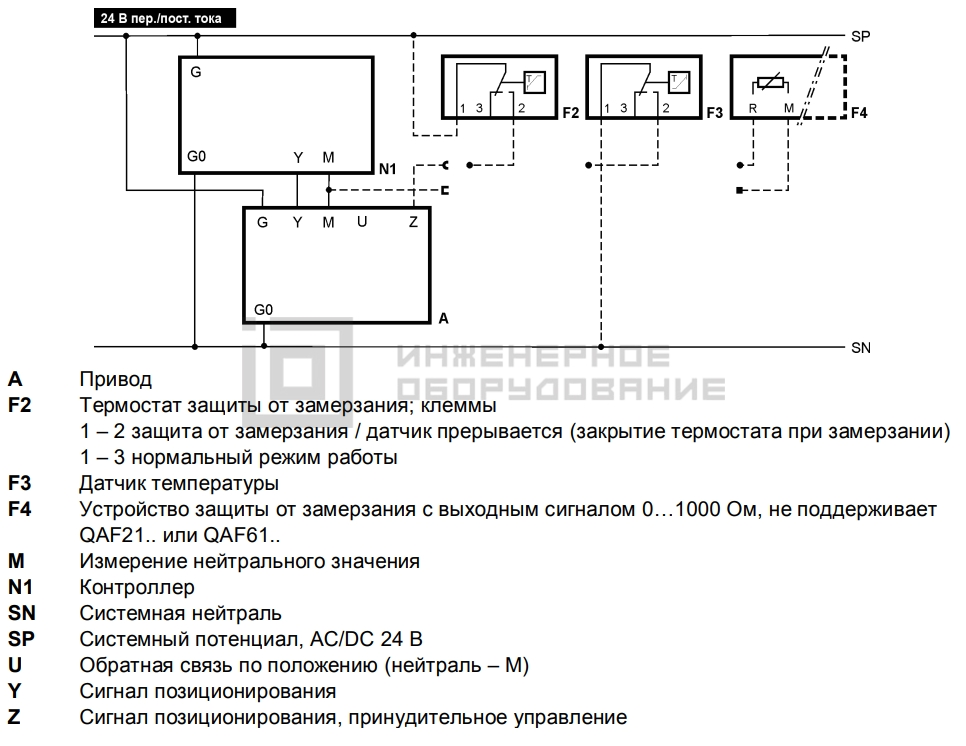

Схема подключения привода
