Привод клапана SAX61.03/HR Siemens
Привод SAX61.03/HR Siemens представляет собой электрический привод для точного управления клапанами в системах отопления, вентиляции и кондиционирования. Обеспечивает надёжную работу при регулировании воздуха и жидкостей. Небольшие габариты и простота установки делают эту модель идеальным выбором для автоматизации современных инженерных систем.
Серия SAX Siemens
SAX (линейные, 800 Н) – универсальное решение для комбинированных клапанов (DN15…50) в системах отопления и кондиционирования. Считается одним из самых распространённых приводов для смесительных узлов и теплообменников.
Конструкция и принцип работы привода SAX61.03/HR
Привод Сименс основан на электромеханической конструкции, в которой встроенный мотор через редуктор передаёт крутящий момент или поступательное усилие на исполнительный вал. При этом блок управления (двух-/трёхточечный, аналоговый или цифровой) получает управляющий сигнал и обеспечивает точное перемещение заслонки или штока клапана. Если модель с возвратной пружиной, при потере питания заслонка (или клапан) возвращается в заданное безопасное положение за счёт внутреннего пружинного механизма. В исполнениях без возвратной пружины привод фиксирует текущее положение при отключении электроэнергии.
Габаритные размеры привода
Технические характеристики SAX61.03/HR
| Крутящий момент, Нм | 800 | Наличие пружинного возврата | нет | Время срабатывания, с | 30 | Напряжение, В | 24 | Сигнал позиционирования | DC 0…10 В, DC 4…20 мА, 0…1000 Ом | Степень защиты | IP54 | Размеры (Ш х В х Г), мм | 124x124x150 |
Преимущества приводов Siemens
- Надёжная конструкция с расчётом на длительный ресурс в системах ОВиК.
- Возможность выбора исполнения в зависимости от требований безопасности.
- Широкий диапазон типоразмеров, позволяющий подобрать оптимальный вариант для заслонки или клапана.
- Энергоэффективная работа: сниженное потребление при постоянном удержании.
- Удобный монтаж и совместимость с большинством клапанов Siemens (Сименс) или сторонних производителей.
- Серия SAX: 800 Н, универсальный линейный привод для широкого диапазона седельных клапанов.

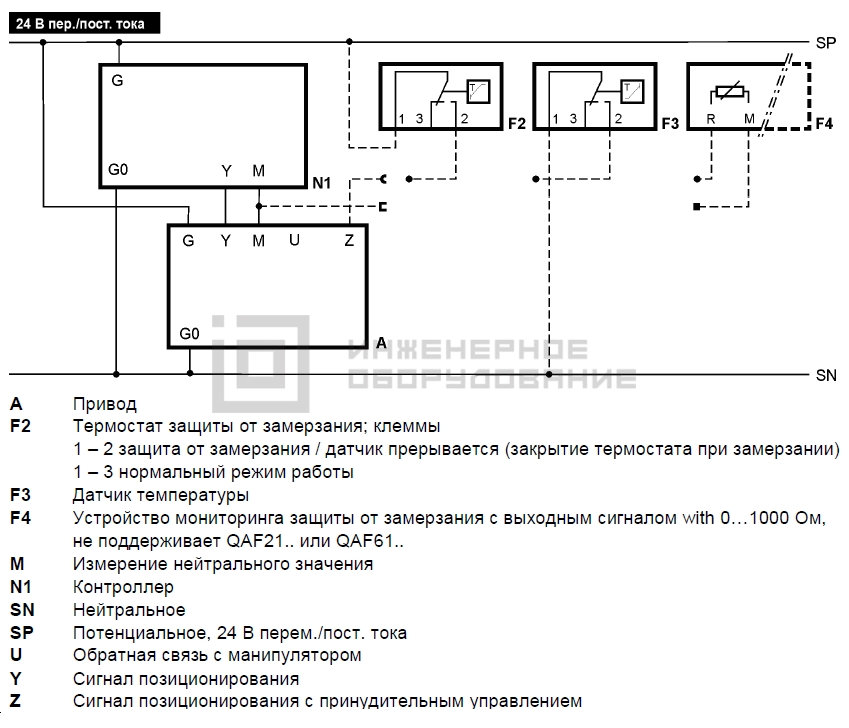

Схема подключения привода
