Привод клапан SQL36E110 Siemens
Привод SQL36E110 Siemens представляет собой электрический привод для точного управления клапанами в системах отопления, вентиляции и кондиционирования. Обеспечивает надёжную работу при регулировании воздуха и жидкостей. Небольшие габариты и простота установки делают эту модель идеальным выбором для автоматизации современных инженерных систем.
Серия SQL Siemens
SQL и SQV – поворотные электроприводы большой мощности (до сотен Н·м), ориентированные на крупные шаровые/дисковые клапаны. Применяются в центральных тепловых пунктах и промышленных системах.
Конструкция и принцип работы привода SQL36E110
Привод Сименс основан на электромеханической конструкции, в которой встроенный мотор через редуктор передаёт крутящий момент или поступательное усилие на исполнительный вал. При этом блок управления (двух-/трёхточечный, аналоговый или цифровой) получает управляющий сигнал и обеспечивает точное перемещение заслонки или штока клапана. Если модель с возвратной пружиной, при потере питания заслонка (или клапан) возвращается в заданное безопасное положение за счёт внутреннего пружинного механизма. В исполнениях без возвратной пружины привод фиксирует текущее положение при отключении электроэнергии.

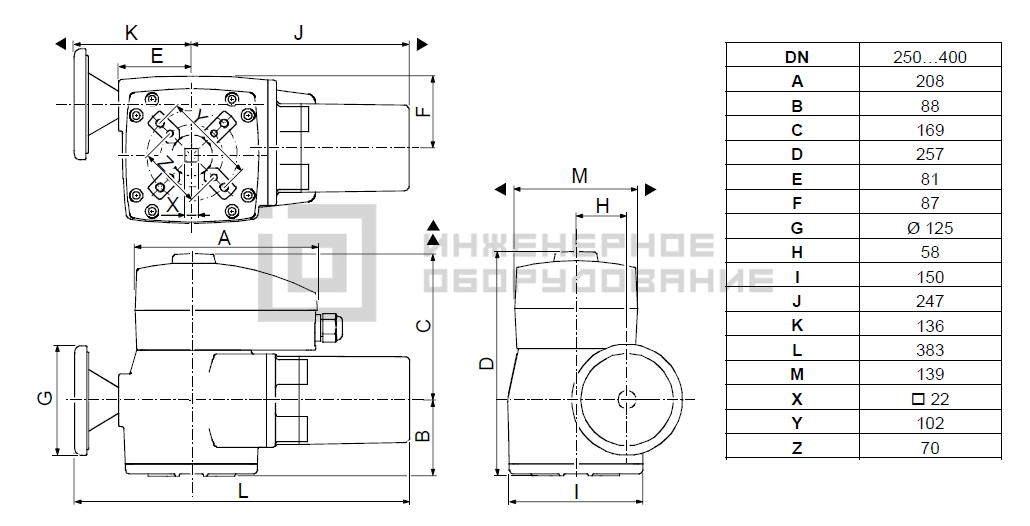

Габаритные размеры привода
Технические характеристики SQL36E110
| Крутящий момент, Нм | 400 | Угол поворота | 90° | Наличие пружинного возврата | нет | Время срабатывания, с | 12 | Напряжение, В | 230 | Сигнал позиционирования | 3-позиционный | Степень защиты | IP54 | Размеры (Ш х В х Г), мм | 251x139x58 |
Преимущества приводов Siemens
- Надёжная конструкция с расчётом на длительный ресурс в системах ОВиК.
- Возможность выбора исполнения в зависимости от требований безопасности.
- Широкий диапазон типоразмеров, позволяющий подобрать оптимальный вариант для заслонки или клапана.
- Энергоэффективная работа: сниженное потребление при постоянном удержании.
- Удобный монтаж и совместимость с большинством клапанов Siemens (Сименс) или сторонних производителей.
- Серия SQL / SQV: Высокомоментные поворотные варианты (десятки-сотни Н·м) для промышленных затворов.
Схема подключения привода
