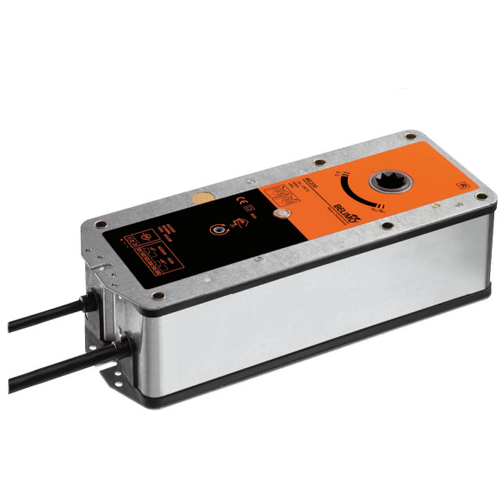

Реверсивный привод Belimo BE230 для клапанов дымоудаления
Привод дымовых клапанов Belimo BE230 применяется для управления заслонками в системе дымоудаления. Благодаря чёткому реверсивному механизму и надёжному удержанию в заданной точке, данный электропривод открывает или закрывает клапан при срабатывании пожарной сигнализации. При этом привод дымовых клапанов повышает безопасность, предотвращая распространение задымления по вентиляционным каналам. Угол поворота 100° позволяет подстроить BE230 под различные конструктивные особенности заслонки.
Основные характеристики
Напряжение питания, В 230
Крутящий момент, Н·м 40
Площадь заслонки клапана, м2 8
Область применения BE230
- Установка на противопожарные и дымовые клапаны в общественных зданиях.
- Регулирование потока воздуха и экстренное открытие/закрытие заслонки при возгорании.
- Включение в общие системы воздухообмена и кондиционирования для оперативного дымоудаления.
Технические характеристики BE230
| Электрические параметры | Напряжение питания | 230 В ~ 50/60 Гц |
| Диапазон номинального напряжения | 198…264 В ~ | |
| Пороговое напряжение вкл./выкл.: | ||
| мин. вкл. напряжение | 198 В | |
| макс. выкл. напряжение | 100 B | |
| Потребляемая мощность: | ||
| во время вращения | 8 Вт | |
| в состоянии покоя | 0,5 Вт | |
| Соединение: | ||
| питание/управление | 1 м, 2 × 0,75 мм2 | |
| вспом. переключатели | 1 м, 6 × 0,75 мм2 | |
| Вспомогательные переключатели: | 2 однополюсных с двойным переключением 1 мА…3 A (0,5 A), 250 В~ | |
| точки переключения | 3°/ 87° | |
| Функциональные данные | Крутящий момент: | 40 Нм |
| Блокирующий момент: | ||
| статический | 50 Нм | |
| динамический | 40 Нм | |
| направление вращения | Выбирается установкой L/R | |
| угол поворота | Макс. 100° (включая дополнительные 5° в конечных положениях) | |
| Вращение заслонки | Через передающее звено 14 мм | |
| индикация положения | Механическая | |
| Время поворота: | <60с / 90° | |
| Уровень шума | 62 дБ | |
| Безопасность | Класс защиты | II (все изолировано) |
| Степень защиты корпуса | IP54 в любом положении установки | |
| Температура окружающей среды | –30 … +50 °С | |
| Температура хранения | 40 … +80 °С | |
| Техническое обслуживание | Не требуется | |
| Масса | Масса | 2700 г |
Габаритные размеры
Преимущества приводов Belimo серии BE
- Крутящий момент, достаточный для средних и крупных клапанов дымоудаления.
- Угол поворота до 100° для полного открытия/закрытия заслонки.
- Удобная ручная фиксация положения при монтажных и сервисных операциях.
- Двухпозиционное управление с возможностью длительного удержания в конечном положении.
- Сокращённое время срабатывания (в среднем 60 секунд) при поступлении сигнала о возгорании.
Схема подключения
