Реверсивный привод Belimo BEN230 для клапанов дымоудаления
Привод дымовых клапанов Belimo BEN230 применяется для управления заслонками в системе дымоудаления. Благодаря чёткому реверсивному механизму и надёжному удержанию в заданной точке, данный электропривод открывает или закрывает клапан при срабатывании пожарной сигнализации. При этом привод дымовых клапанов повышает безопасность, предотвращая распространение задымления по вентиляционным каналам. Угол поворота 95° позволяет подстроить BEN230 под различные конструктивные особенности заслонки.
Основные характеристики
Напряжение питания, В 230
Крутящий момент, Н·м 15
Площадь заслонки клапана, м2 3
Область применения BEN230
- Установка на противопожарные и дымовые клапаны в общественных зданиях.
- Регулирование потока воздуха и экстренное открытие/закрытие заслонки при возгорании.
- Включение в общие системы воздухообмена и кондиционирования для оперативного дымоудаления.
Технические характеристики BEN230
| Электрические параметры | Напряжение питания | 230 В ~ 50/60 Гц |
| Диапазон номинального напряжения | 198…264 В ~ | |
| Пороговое напряжение вкл./выкл.: | ||
| мин. вкл. напряжение | 198 B ~ | |
| макс. выкл. напряжение | 100 B ~ | |
| Потребляемая мощность: | ||
| во время вращения | 4 Вт | |
| в состоянии покоя | 0,4 Вт | |
| Соединение: | ||
| питание/управление | 1 м, 2 × 0,75 мм2 безгалогеновый | |
| вспом. переключатели | 1 м, 6 × 0,75 мм2 безгалогеновый | |
| Вспомогательные переключатели: | 2 однополюсных с двойным переключением 1 мА… 3 (0.5) А 250 В~ (1 фиксированный / 1 настраиваемый 11…90%) | |
| точность сигнализации | ± 3° | |
| точки переключения | 5°/ 80° | |
| Функциональные данные | Крутящий момент: | 15 Нм |
| направление вращения | Выбирается установкой L/R | |
| угол поворота | Макс. 95° | |
| Вращение заслонки | Через передающее звено 12 мм (возможно 10 мм с адаптером) | |
| Срок службы | Мин. 10 000 циклов | |
| индикация положения | Механическая | |
| Время поворота: | <30с / 90° | |
| Уровень шума | 58 дБ | |
| Безопасность | Класс защиты | II (все изолировано) |
| Степень защиты корпуса | IP54 в любом положении установки | |
| Температура окружающей среды | –30 … +55 °С | |
| Температура хранения | 40 … +80 °С | |
| Техническое обслуживание | Не требуется | |
| Масса | Масса | 900 г |

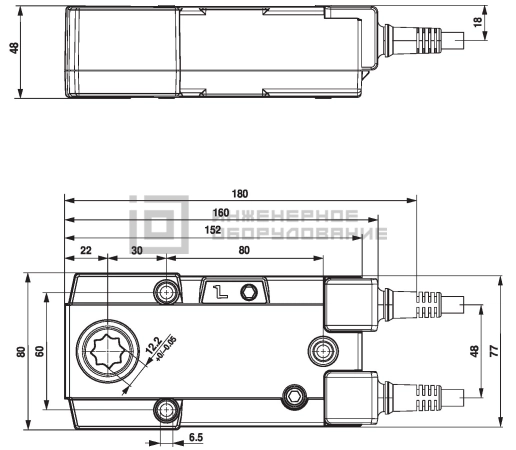

Габаритные размеры
Преимущества приводов Belimo серии BEN
- Меньший крутящий момент (около 15 Н·м), достаточный для небольших клапанов.
- Компактные габариты, упрощающие интеграцию в ограниченных пространствах.
- Механический указатель положения для быстрой визуальной проверки.
- Длительный ресурс срабатываний без существенного износа.
- Устойчивая работа при разном напряжении, в том числе при перепадах.
Схема подключения
