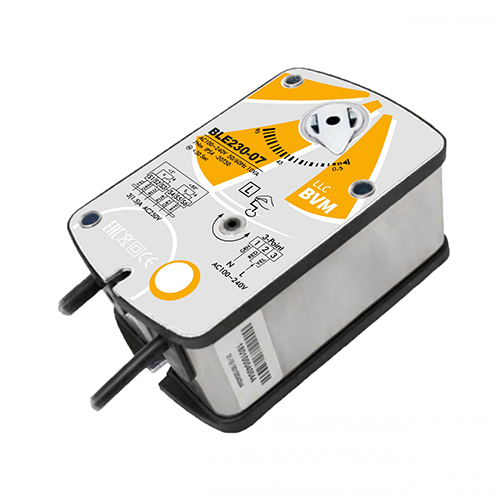

Что такое электропривод для дымового клапана
Электропривод BVM BLE230-07 для дымоудаления работает в составе противодымной автоматики. По сигналу пожарной автоматики электропривод переводит запорный орган в проектное положение, открывающее расчетный канал для отвода дыма без участия дежурного персонала. Отсечные устройства закрывают соседние воздуховоды, поддерживают расчетное дымоудаление и сдерживают перенос токсичных газов.
Питание привода поступает по выделенной линии. Шкаф управления принимает сигнал пожарной автоматики, подает команду на силовую цепь и контролирует крайние положения через дискретные контакты. Общеобменная система вентиляции переходит в пожарный режим по предусмотренному проектом алгоритму. Обратная связь подтверждает, что клапан достиг требуемой позиции.
Расчетный крутящий момент должен преодолеть нагрузку от перепада давления, трение опор, сопротивление уплотнений и усилие передаточного механизма. Его выбирают с расчетным запасом. При недостаточном усилии запорный орган может остановиться между крайними положениями.
Конструкция и принцип работы
- Электродвигатель через редуктор передает вращение на выходной вал и снижает скорость, чтобы механизм развил требуемое усилие для полного хода запорного органа.
- Возвратная пружина переводит приточный узел подпора воздуха в безопасную позицию при отключении питания, если такой алгоритм предусмотрен проектом. Вытяжной дымовой канал часто комплектуют реверсивным механизмом без пружинного возврата.
- Концевые выключатели фиксируют крайние положения и передают на пожарный пост дискретные сигналы «открыто» и «закрыто», что исключает ручную проверку положения механизма во время аварии.
- Управление заслонкой задает направление хода и остановку в пределах установленного угла. 3-х позиционное управление формирует команды на открытие, остановку или закрытие. Предусмотренный режим удержания сохраняет конечное положение исполнительного механизма при расчетном перепаде давления.
Основные характеристики BVM BLE230-07
| Бренд | BVM |
| Гарантийный срок | 5 лет / 70000 циклов |
| Вес, кг | 1,3 |
| Температура эксплуатации, С | от -30…до +60 |
| Температура хранения, С | от -40…до +70 |
| Напряжение, В | 230 |
| Управляющий сигнал | 3-х позиционный |
| Влажность, % | от 5…до 95 без конденсации |
| Степень защиты | IP54 |
| Соединительный кабель, м | 1 |
| Угол поворота/макс | от -5...до 90/95 |
| Частота, Гц | 50/60 |
| Рекомендуемая площадь заслонки, м2 | 1,5 |
| Тип возврата | Без возвратной пружины |
| Крутящий момент, Нм | 7 |
| Размер оси заслонки, мм | квадратный вал 12x12 |
| Потребляемая мощность (вращение/удержание), Вт | 4,0/0,5 |
| Время поворота (двигатель), сек | ≤30 |
| Уровень шума, дБ | ≤ 45 |
| Наличие термодатчика | Нет |
| Угол срабатывания вспомогательных переключателей | 1х5 2х80 |

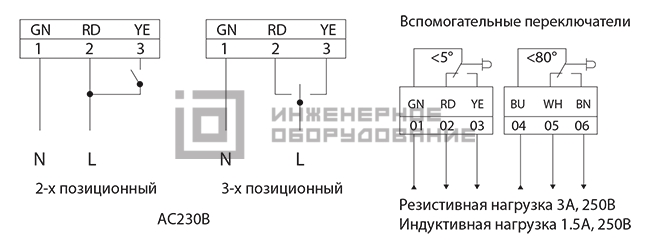

Схема подключения
