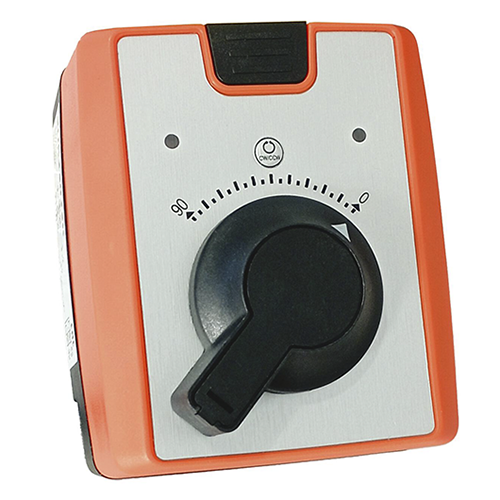

Что такое электропривод для шаровых кранов
Электропривод BVM ЭПК24М (RS485, Modbus) для шарового крана переводит запорный элемент в заданное положение по команде автоматики. Выходной поворотный механизм передает вращение на шток и освобождает персонал от ручного управления арматурой. При совместимом интерфейсе узел включают в цифровой контур диспетчеризации здания. Оператор управляет процессом удаленно. Наличие обратной связи позволяет видеть фактическое положение арматуры. В аварийном режиме контроллер может автоматически перекрыть трубопровод без ожидания ручного обхода.
Конечное положение затвора подтверждают механические концевики. Эти контакты не измеряют расход или давление. Если их сигналы включены в межблокировку, контроллер запрещает запуск насоса при перекрытом проходе, что снижает риск перегрева оборудования и опасного роста давления. Дополнительное усилие помогает сдвинуть застоявшийся шар, довести его до крайнего положения и полностью перекрыть поток. Это снижает риск протечки, затопления и развития аварии.
Конструкция и принцип работы
- редуктор понижает частоту вращения выходного узла и увеличивает передаваемое усилие. Шток поворачивается плавно, без резкого удара по уплотнениям и механическим ограничителям арматуры;
- муфта или переходник связывает выходной узел со штоком. Соединение должно передавать усилие без проворачивания и боковой нагрузки, иначе возрастает износ посадочных поверхностей и появляется риск неполного хода;
- концевые выключатели фиксируют достижение крайних положений и передают на пульт диспетчера сигналы «открыто» и «закрыто».
Основные характеристики BVM ЭПК24М (RS485, Modbus)
| Бренд | BVM |
| Гарантийный срок | 3 года |
| Температура эксплуатации, С | от 0...до +50 |
| Температура хранения, С | от -15…до +65 |
| Напряжение, В | 24 |
| Управляющий сигнал | 3-х позиционный |
| Степень защиты | IP54 |
| Тип возврата | Без возвратной пружины |
| Крутящий момент, Нм | 10 |

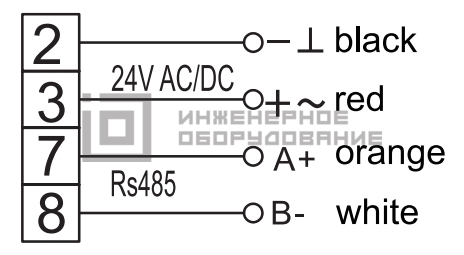

Схема подключения
