Что такое электропривод для воздушных клапанов

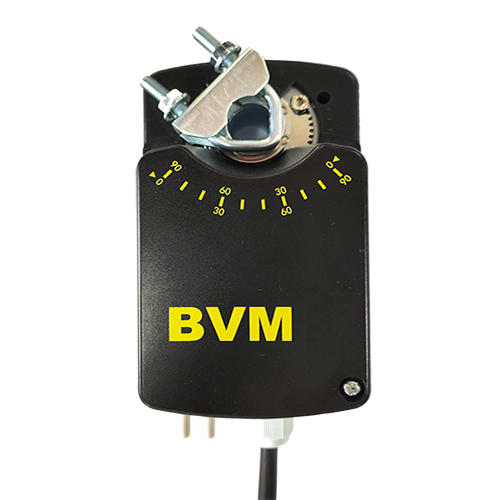

Электропривод BVM LMQ24-SR-5 для воздушных клапанов получает команду контроллера и переводит рабочий орган в нормальное либо защитное положение. Такой электропривод передает вращение через редуктор на вал клапана, поэтому автоматика задает степень его открытия без участия персонала.
Линейка разделена на два функциональных типа. В системах безопасности ставят исполнения с возвратной пружиной. Если питание отключается, пружинный механизм возвращает запорный орган в заданное защитное положение. Модификации без возвратной пружины работают в регулирующих узлах общеобменной вентиляции, где воздушный клапан меняет подачу воздуха. В них реверсивный двигатель поворачивает вал в обоих направлениях по команде контроллера, меняя подачу наружного или рециркуляционного воздуха.
Привод должен уверенно преодолевать трение опор, сопротивление уплотнений и аэродинамическую нагрузку. Недостаточный крутящий момент повышает риск остановки между конечными положениями и нарушает заданный алгоритм работы системы.
Основные характеристики BVM LMQ24-SR-5
| Бренд | BVM |
| Гарантийный срок | 5 лет/70000 циклов |
| Вес, кг | 0,75 |
| Температура эксплуатации, С | от 0…до +50 |
| Температура хранения, С | от -20…до +70 |
| Материал корпуса | АBS-пластик инженерный |
| Напряжение, В | 24 |
| Управляющий сигнал | 2-х позиционный |
| Влажность, % | от 10…до 80 без конденсации |
| Степень защиты | IP44 |
| Угол поворота/макс | от 0…до 90 |
| Тип возврата | Без возвратной пружины |
| Крутящий момент, Нм | 5 |

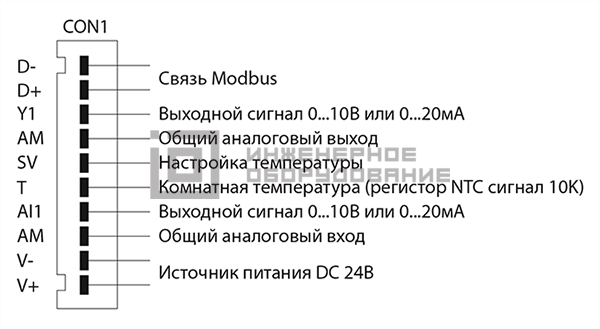

Схема подключения
