Что такое электропривод для воздушных клапанов

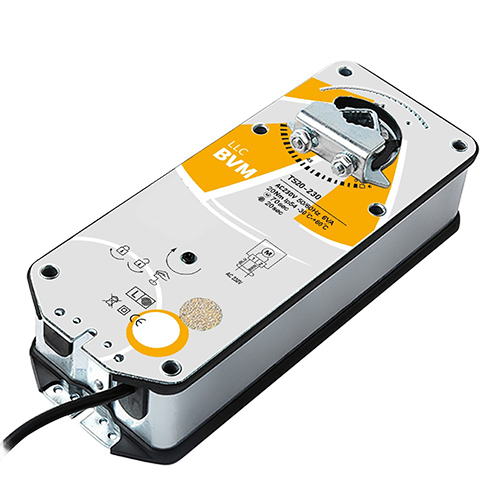

Электропривод BVM TS20-230 для воздушных клапанов получает команду контроллера и переводит рабочий орган в нормальное либо защитное положение. Такой электропривод передает вращение через редуктор на вал клапана, поэтому автоматика задает степень его открытия без участия персонала.
Линейка разделена на два функциональных типа. В системах безопасности ставят исполнения с возвратной пружиной. Если питание отключается, пружинный механизм возвращает запорный орган в заданное защитное положение. Модификации без возвратной пружины работают в регулирующих узлах общеобменной вентиляции, где воздушный клапан меняет подачу воздуха. В них реверсивный двигатель поворачивает вал в обоих направлениях по команде контроллера, меняя подачу наружного или рециркуляционного воздуха.
Привод должен уверенно преодолевать трение опор, сопротивление уплотнений и аэродинамическую нагрузку. Недостаточный крутящий момент повышает риск остановки между конечными положениями и нарушает заданный алгоритм работы системы.
Основные характеристики BVM TS20-230
| Бренд | BVM |
| Гарантийный срок | 5 лет / 70000 циклов |
| Вес, кг | 2,6 |
| Температура эксплуатации, С | от -30...до +50 |
| Температура хранения, С | от -40…до +70 |
| Материал корпуса | Металл |
| Напряжение, В | 230 |
| Управляющий сигнал | 2-х позиционный |
| Влажность, % | от 5…до 95 без конденсации |
| Степень защиты | IP54 |
| Соединительный кабель, м | 1 |
| Угол поворота/макс | от -5...до 90/95 |
| Частота, Гц | 50/60 |
| Рекомендуемая площадь заслонки, м2 | 4 |
| Тип возврата | С возвратной пружиной |
| Крутящий момент, Нм | 20 |
| Размер оси заслонки, мм | круглый вал от 12…18; квадратный вал от 10х10...16х16 |
| Потребляемая мощность (вращение/удержание), Вт | 6,0/4,0 |
| Время поворота (двигатель), сек | ≤ 130 |
| Время поворота (пружина), сек | ≤ 25 |
| Уровень шума, дБ | ≤ 45(двигатель); ≤ 62(возврат пружины) |
Схема подключения
