Что такое электропривод для VAV клапанов

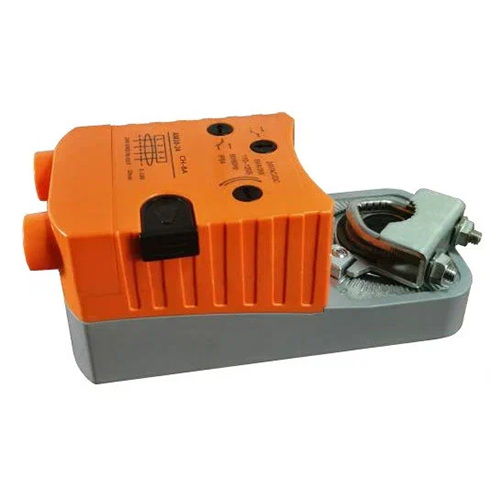

Электропривод BVM VAV5NM для VAV-клапанов переменного расхода получает модулирующую команду контроллера и изменяет проходное сечение по текущей потребности зоны. Закрепленная на валу заслонка занимает расчетный угол, поддерживая требуемый расход, который пропускает клапан переменного расхода.
В проектах с датчиками присутствия привод участвует в зональном регулировании, связывая фактическую загрузку помещений с объемом притока.
Такой алгоритм сокращает количество воздуха, которое установка должна нагреть зимой или охладить летом, уменьшая затраты на работу секций обработки. Экономия формируется за счет отказа от подачи пикового объема в незанятые зоны с сохранением проектного минимума воздухообмена.
Электропривод по сигналу датчика компенсирует отклонение, меняя положение рабочего органа, пока поток через VAV-клапан не войдет в допустимый диапазон. Неверное направление вращения или неправильный диапазон управления вызывают колебания и неполный ход.
HVAC система снижает энергозатраты наиболее заметно, когда минимальные и максимальные расходы настроены отдельно для каждого помещения и рабочего режима. Заниженный максимум ухудшает воздухообмен, завышенный увеличивает мощность вентиляторов и нагрузку на нагреватели или охладители, превращая автоматизацию в формальность.
Основные характеристики BVM VAV5NM
| Бренд | BVM |
| Гарантийный срок | 5 лет/70000 циклов |
| Вес, кг | 1 |
| Материал корпуса | Огнестойкий пластик |
| Напряжение, В | 24 |
| Управляющий сигнал | аналоговый |
| Влажность, % | от -10…до +55 без конденсации |
| Степень защиты | IP54 |
| Угол поворота/макс | 90+(0-2) |
| Тип возврата | Без возвратной пружины |
| Крутящий момент, Нм | 5 |
