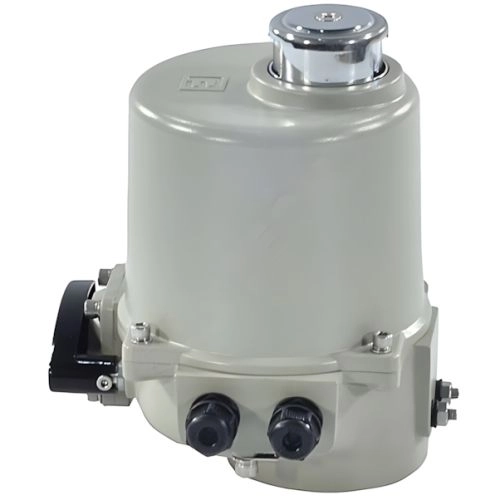

Электропривод ГЗ-ОФ-45/11К F07 для запорной арматуры
Электропривод ГЗ-ОФ-45/11К F07 для запорной арматуры востребован в сетях отопления, водоснабжения и промышленных трубопроводах, где требуется точное и стабильное регулирование потока. Данный четвертьоборотный привод способствует автоматизации рабочих процессов и уменьшает риск некорректной работы элементов трубопровода. Оптимально подходит для запорной арматуры с поворотом затвора на 90°, обеспечивая надёжное открытие и закрытие нужного узла.
Где применяются?
- Системы кондиционирования и вентиляции.
- Теплообменные комплексы.
- Трубопроводы предприятий химической промышленности.
- Объекты жилищно-коммунального хозяйства.
Устройство и принцип работы
В основе принципа работы электропривода для запорной арматуры лежит преобразование поступающей электрической энергии в вращательное движение выходного вала. Четвертьоборотный механизм оснащен редуктором и узлами контроля предельного положения, которые исключают перегрузку и гарантируют своевременную остановку. При достижении конечной точки вращения исполнительный элемент привода подает сигнал о закрытии либо открытии соответствующей задвижки.
Габаритные размеры ГЗ-ОФ-45/11К F07
| Тип электропривода | А | Б | В | Г | Д | Е | Ж | З | И |
| ГЗ-ОФ-45К | 73 | 68 | 202 | 36 | 38 | 56 | 122 | - | G1/4” |
Преимущества электроприводов серии ГЗ-ОФ-45
- Оптимальная работа привода даже при высоких перепадах давления.
- Наличие встроенных концевых выключателей для защиты механизма.
- Устойчивость к вибрациям и перепадам температуры.
- Удобство интеграции электропривода в системы автоматизации.
- Простая организация ручного дублирования при необходимости.
Электрическая схема подключения
