Электропривод QT-020 DN.ru управляемый
Электропривод QT-020 разработан для запорной арматуры в промышленности и коммунальном хозяйстве. Позволяет эффективно автоматизировать работу различных вентилей и заслонок, обеспечивая точное дистанционное управление. Данный привод подходит для запорной арматуры в трубопроводах с рабочей средой от воды до агрессивных газов.
Где применяются?
- На объектах жилищно-коммунального хозяйства для запорной арматуры в системах отопления.
- В нефтегазовом секторе для запорной арматуры в технологических узлах.
- В химической промышленности при работе с коррозионно-активными средами.
- В пищевой отрасли при необходимости поддержания стерильности процессов.

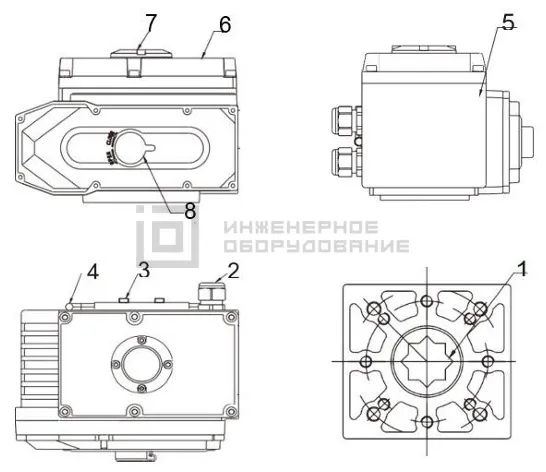

Устройство и принцип работы
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| Выходной вал | Кабельный замок | Механический ограничитель | Ручной гаечный ключ | Корпус | Крышка | Смотровое окно | Защита от пыли |
Электропривод серии QT представляет собой прочную конструкцию, внутри которой установлен двигатель, редуктор и узлы контроля поворота. Четвертьоборотный механизм обеспечивает поворот на 90 градусов с точной фиксацией. При подаче управляющего сигнала электропривод преобразует поступающую энергию в крутящий момент, передаваемый на запорный элемент для запорной арматуры. При отключении питания ручное дублирование (при помощи встроенного маховика) сохраняет возможность управления даже в аварийном режиме.
Технические характеристики
| Крутящий момент, Нм | Время цикла, сек. (поворот 90°) | Максимальный диаметр штока арматуры, мм | Степень защиты корпуса | Материал | Высота соединительного выступа, мм | Тип ISO фланца | Вес, кг |
| 200 | 30 | 22x22 | IP67 (по требованию - IP68) | сталь, алюминиевый сплав, алюминиевая бронза, поликарбонат | 152 | F10/ F12 | 13 |
Габаритные размеры привода
| L, мм | H, мм | A, мм |
| 268 | 212 | 164 |
Преимущества электроприводов DN.ru
- Надёжная защита от перегрузок, позволяющая эксплуатировать электропривод в широком диапазоне условий.
- Удобное комбинированное управление: дистанционно или вручную при отключении питания.
- Корпус привода с высокой степенью герметичности, эффективно защищающий внутренние узлы.
- Системы контроля положения, исключающие риск поломок и повышающие безопасность.
- Совместимость с различными типами клапанов для запорной арматуры.
Электрическая схема подключения
