Привод воздушного клапана LAB R-NM24 15 Нм Enso
Привод LAB R-NM24 15 Нм Enso – это электропривод без возвратной пружины, предназначенный для воздушных клапанов в системах вентиляции. Данная модель с дополнительными переключателями служит для точного управления воздушными заслонками, обеспечивая сохранение позиции при отключении питания. Область применения охватывает промышленные, коммерческие и жилые объекты, где важен надёжный контроль воздушных потоков.
Является аналогом электропривода Belimo NM24A.
Особенности
- Номинальное напряжение 24 В.
- Стабильная фиксация положения при отсутствии питания.
- Низкий уровень шума в процессе вращения.
- Простая интеграция в систему автоматики.
- Возможность ручного поворота и фиксации.
Технические характеристики привода LAB R-NM24 15 Нм
| Электрические параметры | Напряжение питания | 24 В ~ 50/60 Гц; 24 В= |
| Диапазон номинального напряжения | 19,2…28,8 В~ / 21,6 …28,8 В= | |
| Расчетная мощность | 6 ВА | |
| Потребляемая мощность: | ||
| во время вращения | 5,8 Вт | |
| в состоянии покоя | 0,27 Вт | |
| Соединение: | ||
| питание | 1 м, 3 х 0,75 мм2 | |
| вспомогательные переключатели | 1 м, 6 х 0,75 мм2 | |
| Вспомогательные переключатели: | ||
| точки переключения | <5° … > 80° | |
| точность сигнализации | ± 2° | |
| Функциональные данные | Крутящий момент Нм: | 15 |
| Направление вращения | Выбирается установкой привода L (лево) / R (право) | |
| Угол поворота | Макс. 95°, (ограничение 37…100% c помощью встроенного механического упора) | |
| Ручное управление | Есть | |
| Передающее звено | 12 х 12 мм, ø до 16 мм | |
| Индикация положения | - | |
| Время поворота: | <30 c | |
| Уровень шума | 55 | |
| Безопасность | Класс защиты | III |
| Степень защиты корпуса | IP54 | |
| Температура окружающей среды нормальная работа | –30 … +50 | |
| Температура хранения | –40 … +80 | |
| Техническое обслуживание | не требуется | |
| масса | ||
| Масса, Кг | 1,6 | |
Габаритные размеры LAB R-NM24 15 Нм Enso
Преимущества
- Сохранение угла поворота при отключении питания.
- Минимальный износ механизмов благодаря отсутствию пружины.
- Энергоэффективная работа в режиме ожидания.
- Компактность и лёгкость монтажа привода.
- Высокая точность управления воздушными заслонками.

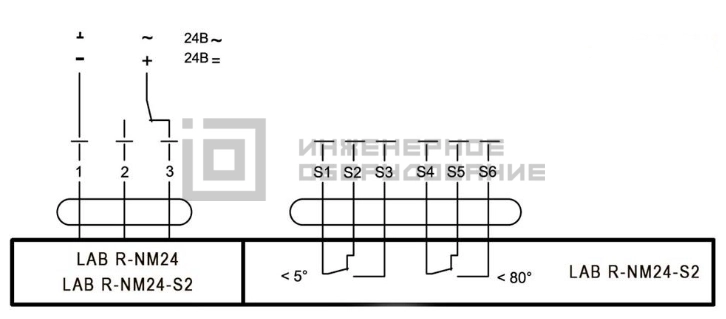

Схема подключения LAB R-NM24 15 Нм
