Электропривод ГЗ-А70/24 для запорной арматуры
Электропривод ГЗ-А70/24 для запорной арматуры предназначен для установки там, где требуется несколько полных оборотов выходного вала. Подобное исполнение привода позволяет перекрывать значительные потоки рабочих сред с минимальной нагрузкой на механизмы. Многооборотные электроприводы востребованы в энергетике, нефтехимической сфере и других областях промышленности, где важно гарантированно плотное закрытие трубопроводов.
Где применяются?
- Крупные котельные установки.
- Системы магистральных нефте- и газопроводов.
- Водоподготовительные комплексы.
- Объекты коммунальной инфраструктуры с большими расходами жидкости.

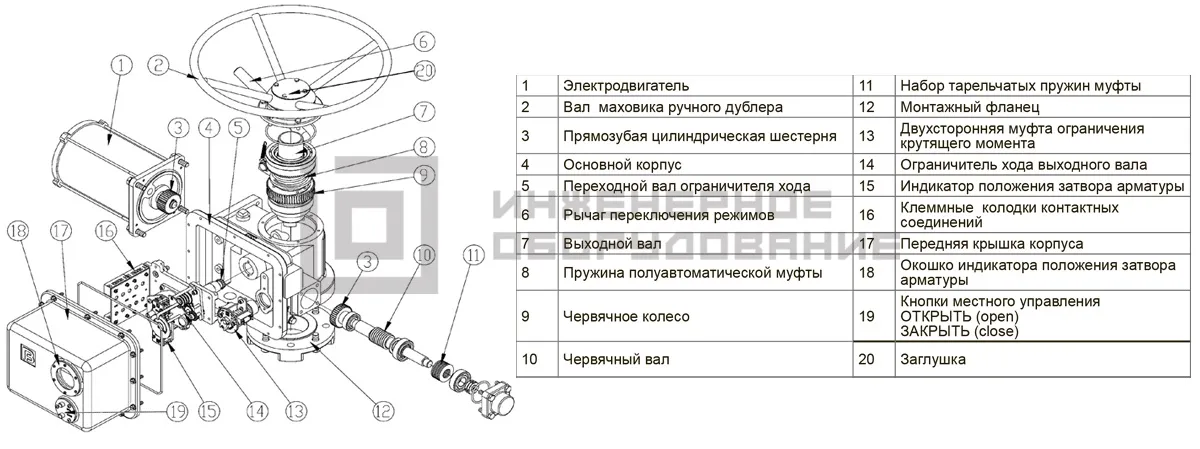

Устройство и принцип работы
При работе привода многооборотные механизмы осуществляют серию полных поворотов выходного вала. Электродвигатель передает крутящий момент на редуктор, который преобразует вращение в требуемое усилие, достаточное для плавного перемещения затвора на заданное количество оборотов. Многооборотные электроприводы обычно оснащены дополнительными блоками контроля крутящего момента и положений вала, что исключает выход конструкции за установленные пределы.
Технические характеристики
| Условное обозначение | Тип присоединения к арматуре по ОСТ 26-07-763-73 | Номинальный крутящий момент на выходном валу, Нм | Номинальный крутящий момент на выходном валу, кгс*м | Мощность, кВт | Номинальный ток, А | Пусковой ток, А | Частота вращения вала, об/мин | Настраиваемое число оборотов выходного вала, необходимое для закрытия (открытия) арматуры, об/мин | Макс. | Вес, кг, ±8% |
| ГЗ-А.70 | А | 70 | 10 | 0,18 | 1,2 | 5 | 24 | 1 | 26 | 38 |
Преимущества электроприводов серии ГЗ-А
- Эффективная работа при высоких показателях давления.
- Точная настройка промежуточных положений.
- Усиленные узлы передачи движения для долгого срока службы.
- Устойчивость привода к перегрузкам и перегревам.
- Широкий диапазон рабочих параметров и совместимость со множеством типов запорной арматуры.
Электрическая схема подключения
