Электропривод ГЗ-Б200/18 для запорной арматуры
Электропривод ГЗ-Б200/18 для запорной арматуры предназначен для установки там, где требуется несколько полных оборотов выходного вала. Подобное исполнение привода позволяет перекрывать значительные потоки рабочих сред с минимальной нагрузкой на механизмы. Многооборотные электроприводы востребованы в энергетике, нефтехимической сфере и других областях промышленности, где важно гарантированно плотное закрытие трубопроводов.
Где применяются?
- Крупные котельные установки.
- Системы магистральных нефте- и газопроводов.
- Водоподготовительные комплексы.
- Объекты коммунальной инфраструктуры с большими расходами жидкости.
Устройство и принцип работы
При работе привода многооборотные механизмы осуществляют серию полных поворотов выходного вала. Электродвигатель передает крутящий момент на редуктор, который преобразует вращение в требуемое усилие, достаточное для плавного перемещения затвора на заданное количество оборотов. Многооборотные электроприводы обычно оснащены дополнительными блоками контроля крутящего момента и положений вала, что исключает выход конструкции за установленные пределы.
Технические характеристики
| Условное обозначение | Тип присоединения к арматуре по ОСТ 26-07-763-73 | Номинальный крутящий момент на выходном валу, Нм | Номинальный крутящий момент на выходном валу, кгс*м | Мощность, кВт | Номинальный ток, А | Пусковой ток, А | Частота вращения вала, об/мин | Настраиваемое число оборотов выходного вала, необходимое для закрытия (открытия) арматуры, об/мин | Макс. | Вес, кг, ±8% |
| ГЗ-Б.200 | Б | 200 | 20 | 0,55 | 2,3 | 12 | 24 | 1 | 300 | 47 |

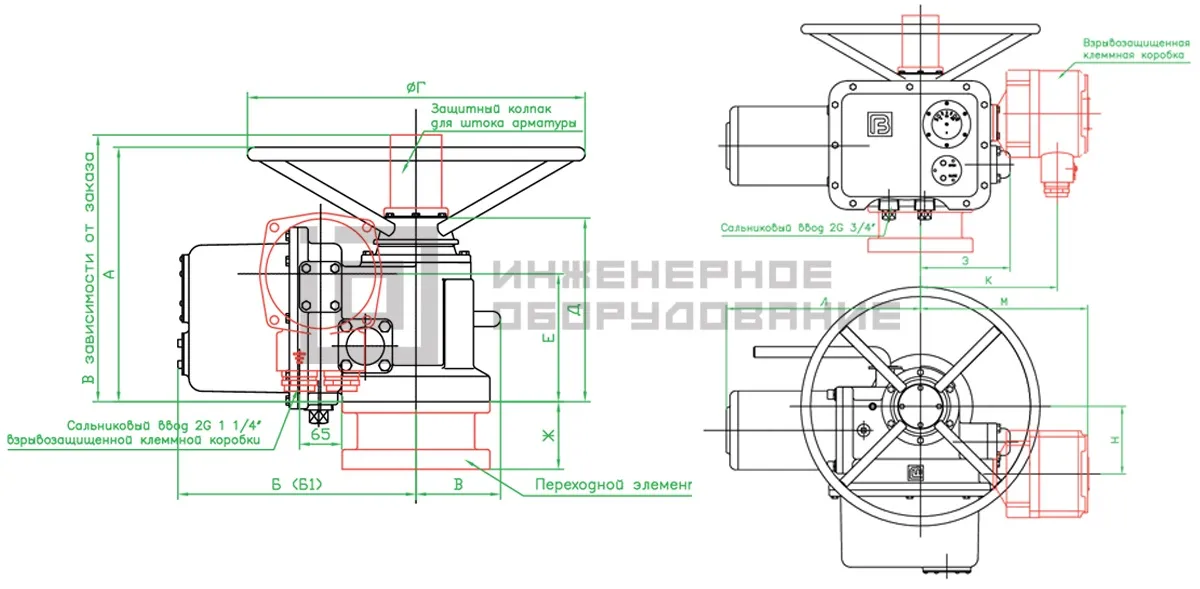

Габаритные размеры ГЗ-Б200/18
| ГЗ | А* | Б | Б1 | В | Г | Д* | Е* | Ж | З | К | Л** | М | Н |
| Б.200 | 306 | 285 | 299 | 134 | 400 | 223 | 151 | 80 | 150 | 235 | 360 | 288 | 113 |
Преимущества электроприводов серии ГЗ-Б
- Эффективная работа при высоких показателях давления.
- Точная настройка промежуточных положений.
- Усиленные узлы передачи движения для долгого срока службы.
- Устойчивость привода к перегрузкам и перегревам.
- Широкий диапазон рабочих параметров и совместимость со множеством типов запорной арматуры.
Электрическая схема подключения
