Что такое электропривод для воздушных клапанов

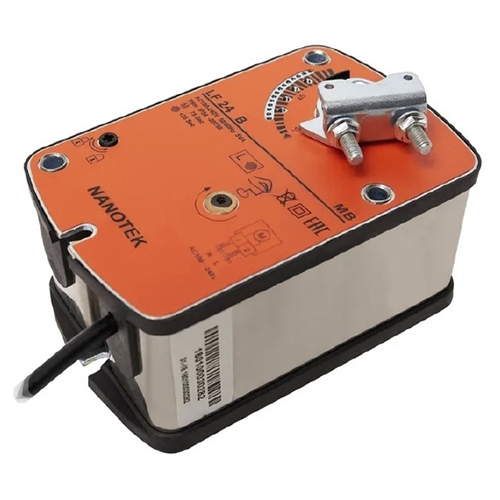

Электропривод Нанотек LF24B для воздушных клапанов получает команду контроллера и переводит рабочий орган в нормальное либо защитное положение. Такой электропривод передает вращение через редуктор на вал клапана, поэтому автоматика задает степень его открытия без участия персонала.
Линейка разделена на два функциональных типа. В системах безопасности ставят исполнения с возвратной пружиной. Если питание отключается, пружинный механизм возвращает запорный орган в заданное защитное положение. Модификации без возвратной пружины работают в регулирующих узлах общеобменной вентиляции, где воздушный клапан меняет подачу воздуха. В них реверсивный двигатель поворачивает вал в обоих направлениях по команде контроллера, меняя подачу наружного или рециркуляционного воздуха.
Привод должен уверенно преодолевать трение опор, сопротивление уплотнений и аэродинамическую нагрузку. Недостаточный крутящий момент повышает риск остановки между конечными положениями и нарушает заданный алгоритм работы системы.
Основные характеристики Нанотек LF24B
| Бренд | Нанотек |
| Вес, кг | 1,3 |
| Температура эксплуатации, С | от -20…до +50 |
| Температура хранения, С | от -30…до +80 |
| Напряжение, В | 24 |
| Управляющий сигнал | 3-х позиционный |
| Влажность, % | от 5...до 95 без конденсата (EN60730-1 |
| Степень защиты | IP54 |
| Соединительный кабель, м | 1 м |
| Угол поворота/макс | от 5…до 90, настройка от 5…до 85 (шаг 5) |
| Частота, Гц | 50/60 |
| Тип возврата | С возвратной пружиной |
| Крутящий момент, Нм | 5 |
| Размер оси заслонки, мм | круглый вал от 6...16 мм, квадратный вал от 5x5 до 12х12 мм |
| Потребляемая мощность (вращение/удержание), Вт | 5/3 |
| Время поворота (двигатель), сек | ≤ 75 сек |
| Время поворота (пружина), сек | ≤ 25 сек |
| Уровень шума, дБ | макс. 45 |

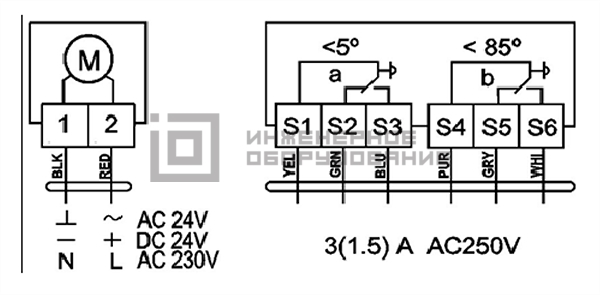

Схема подключения
