Электропривод ГЗ-ОФ-100/15 для запорной арматуры
Электропривод ГЗ-ОФ-100/15 для запорной арматуры предназначен для систем, где необходим полный оборот штока при управлении различными задвижками и заслонками. Такие приводы особенно востребованы при модернизации существующих коммуникаций на промышленных объектах и в жилищно-коммунальном хозяйстве. Однооборотные механизмы обеспечивают плавное и безопасное перемещение затвора.
Где применяются?
- Сети горячего и холодного водоснабжения.
- Технологические трубопроводы на производстве.
- Тепловые пункты и котельные.
- Системы, требующие оперативного дистанционного управления.
Устройство и принцип работы привода
Основа принципа работы электропривода базируется на передаче крутящего момента от электродвигателя к выходному валу через редуктор. Однооборотные конструкции используют систему ограничителей, фиксирующих нужное положение затвора. В случае ручного управления оператор вручную перемещает затвор, а при переключении на автоматический режим электромотор моментально переходит в рабочее состояние, исключая одновременное вращение с ручным механизмом.
Технические характеристики
| Условное обозначение | Выходной крутящий момент, Н·м | Время работы, Секунд/90° | Мощность, W | Номинальный ток, А | Пусковой ток, А | Передаточное число на ручном маховике (в отношении к 1 обороту выходного вала) | Вес, кг |
| ГЗ-ОФ-100/15 | 100 | 15 | 30 | 0,35 | 1,1 | 88 | 36 |
Габаритные размеры ГЗ-ОФ-100/15
| Модель ГЗ-ОФ | А** | Б** | В | Г | Д*** | Е | Ж | З**** | И | К | Л | М | Н | О | П | Р |
| 100 | 250 | 436 | 79 | 300 | 269 | 156 | 213 | 110 | 82 | 62 | 306 | 22 | 0 | 0 | 70 | 39 |
Преимущества электроприводов серии ГЗ-ОФ
- Возможность точной подстройки под разные типы трубопроводов.
- Наличие муфт перегрузки для защиты системы.
- Надёжная работа электропривода для запорной арматуры при частых пусках и остановках.
- Удобное техническое обслуживание в процессе эксплуатации.
- Понятный алгоритм подключения к управляющей электронике.

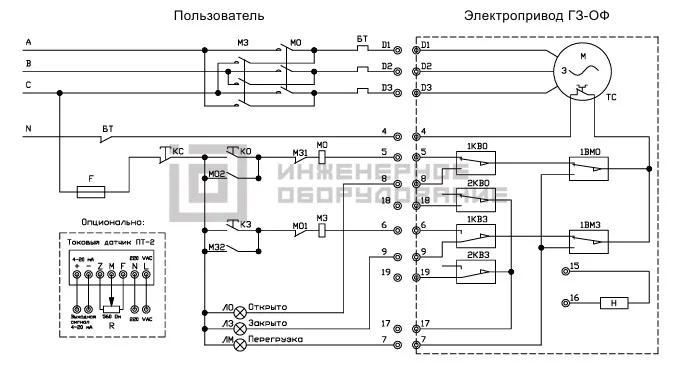

Электрическая схема подключения
