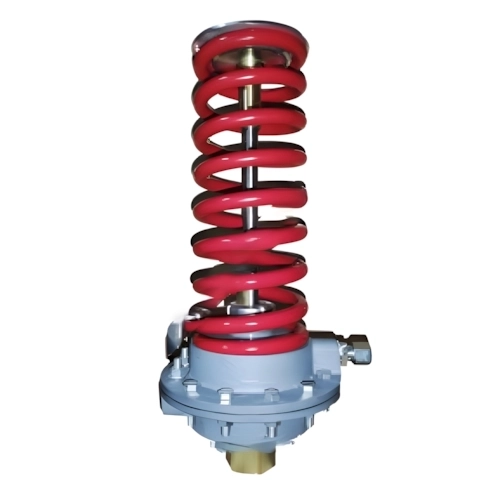

Регулятор перепада давления После себя РКА1005 ЦКО
Регулятор давления РКА1005 ЦКО прямого действия поддерживает давление после себя. Модель с диаметром 50 мм работает в диапазоне Рп0.15-1.5 бар и имеет производительность Kvs 32 м³/ч. Давление после клапана по импульсной линии поступает на мембрану. При отклонении от уставки мембрана перемещает шток, клапан меняет проходное сечение и расход рабочей среды.
Регулятор используют для:
- поддержания давления после регулирующего органа;
- снижения влияния колебаний входного давления;
- стабилизации гидравлического режима.
Регулятор перепада давления После себя применяют в отоплении, теплоснабжении, охлаждении, горячем, холодном и оборотном водоснабжении. Рабочая среда — вода, растворы этиленгликоля и пропиленгликоля до 65 %.

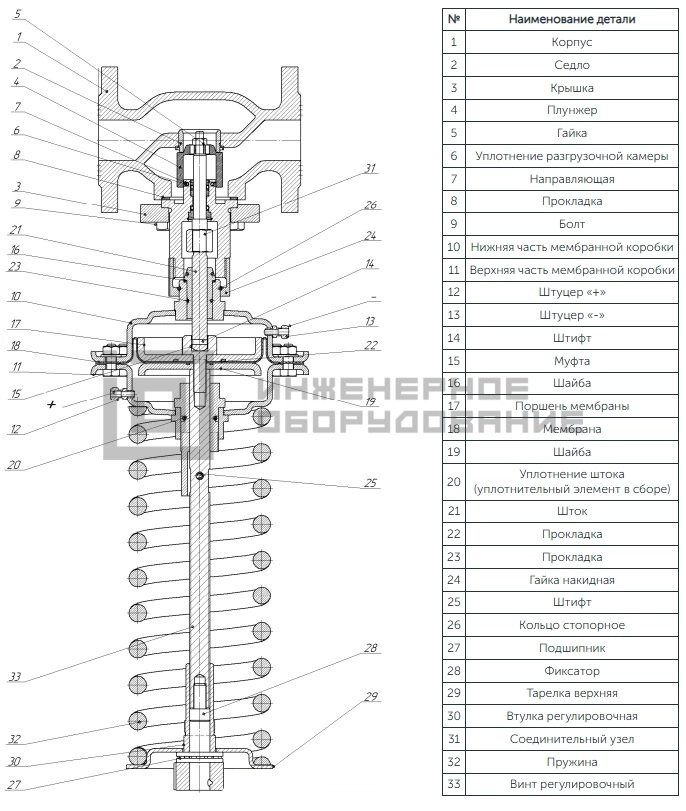

Устройство регулятора перепада давления
Фланцевый чугунный клапан соединен с мембранным приводом и пружинным задатчиком. В регулирующую часть входят седло, плунжер и шток. Мембрана воспринимает давление, пружина задает уставку.
Технические характеристики
| Модель | РКА1005 |
| Диаметр, мм | 50 |
| Вес, кг | 7.8 |
| Производительность, м3/ч | 32 |
| Диапазон перепада давления | Рп0.15-1.5 |
| Тип | После себя |
Преимущества регуляторов давления ЦКО
- Прямое действие без электропривода. Регулирование выполняется за счёт энергии рабочей среды, что исключает зависимость от стабильности электроснабжения.
- Автоматическая регулировка проходного сечения.
- Чугунный корпус устойчив к коррозии и износу, что гарантирует долгий срок службы.
- Фланцевое присоединение обеспечивает высокую ремонтопригодность, исключает сварочные работы при монтаже и сохраняет герметичность в широком диапазоне температур.
- Работа с водой и гликолевыми растворами. Подходит для различных систем, таких как отопление, водоснабжение и другие промышленные процессы.
