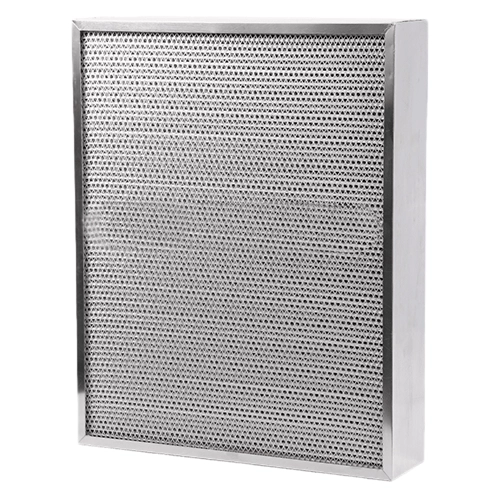

Фильтр абсолютной очистки ФВА-1-1220-610-300-H13 устанавливают на финишном этапе после предварительного улавливания основной массы пыли. Стекловолоконная среда задерживает мелкодисперсные и субмикронные частицы за счет диффузии, перехвата и инерционного столкновения, поэтому в чистую зону поступает поток с требуемой степенью очистки. На in-ob.ru доступны готовые изделия разных типоразмеров, поэтому проще выбрать вариант под любую монтажную раму.
Расшифровка обозначения фильтра ФВА-1
Маркировка строится по схеме ФВА-X-Ш-В-Г-Кл/К/С/У. В обозначении воздушного фильтра зашифрованы серия, размеры, категория эффективности, материал корпуса, положение защитной сетки и схема уплотнения. Например, ФВА-1-457-457-300-H13/К2/С0/У3 читается так: ФВА-1 с алюминиевым сепаратором, размерами 457 × 457 × 300 мм, классом очистки H13, алюминиевой рамкой, без защитной сетки, с двусторонним уплотнением.
| Часть кода | Что означает | Значения |
| ФВА-X | Тип и конструкция | ФВА-1 — алюминиевый сепаратор, ФВА-2 — клеевой сепаратор, ФВА-3 — W-образный блок, ФВА-4 — компактный W-образный блок |
| Ш | Ширина, мм | 305, 457, 530, 592, 610, 915, 1220 и др. |
| В | Высота, мм | 305, 457, 530, 592, 610 и др. |
| Г | Глубина рамки, мм | 78, 150, 292, 300 |
| Кл | Класс очистки | E10–E13, H10–H15, U15 |
| К | Материал корпуса | К0 — оцинкованная сталь, К1 — нержавеющая сталь, К2 — алюминий, К3 — МДФ, К4 — пластик |
| С (ОС) | Защитная сетка | С0/ОС0 — без сетки, С1/ОС1 — со стороны выхода, С2/ОС2 — со стороны входа, С3/ОС3 — с двух сторон |
| У | Уплотнитель | У0 — нет, У1 — со стороны выхода, У2 — со стороны входа, У3 — с двух сторон |
Где применяется ФВА-1-1220-610-300-H13
В медицинских операционных, фармацевтических цехах, лабораториях микробиологии, на предприятиях прецизионной микроэлектроники и пищевой промышленности. В составе систем вентиляции узел размещают после предварительной обработки перед подачей потока в помещение с нормируемой концентрацией аэрозоля. Финишный барьер тонкой очистки снижает остаточную запыленность и поддерживает требуемые параметры чистой зоны.
Почему для этих задач выбирают ФВА-1
ФВА-1 содержит глубокоскладчатый блок, где гофрированная алюминиевая фольга разделяет соседние ряды полотна. Она удерживает межскладочные каналы при росте перепада давления и распределяет механическое усилие по глубине конструкции.
Металлический разделитель при нагреве сохраняет форму лучше термопластичной вставки. Гофры меньше сближаются под давлением, поэтому проходные каналы дольше сохраняют расчетное сечение и расход медленнее снижается по мере загрязнения.
Конструкция и материалы фильтра ФВА-1
- Фильтрующий материал. Плиссированное ультра- и микростекловолокно образует глубокий складчатый блок, алюминиевые сепараторы удерживают расстояние между соседними гофрами и сохраняют проходные каналы под нагрузкой.
- Корпус и уплотнитель. Жесткая рама фиксирует рабочий блок по периметру, герметизирующий состав закрывает стык между стекловолокном и корпусом, уплотнение снижает риск подсоса через место установки.
- Защитная сетка. При наличии металлическая сетка закрывает рабочую поверхность и защищает складки от замятия при транспортировке, монтаже и обслуживании.
Технические характеристики ФВА-1-1220-610-300-H13
| Модель | ФВА-1-1220-610-300-H13 |
| Бренд | Российское производство |
| Серия | ФВА-1 |
| Класс очистки | H13 |
| Эффективность очистки, % | 99,95 |
| Ширина фильтра, мм | 1220 |
| Высота фильтра, мм | 610 |
| Глубина рамки, мм | 300 |
Классы очистки
Класс очистки показывает минимальную эффективность улавливания для установленной категории. Проверку проводят в области MPPS, где проникновение аэрозоля через волокнистую среду достигает максимального значения. Для крупных фракций усиливаются инерционное осаждение и перехват волокнами, для мелких возрастает влияние броуновской диффузии.
EPA E10–E12 применяют там, где требуется высокая степень улавливания мелкодисперсных загрязнений без перехода к HEPA-уровню. HEPA фильтр H13–H14 выбирают для чистых помещений, медицинских зон, фармацевтических производств и микроэлектроники, где критична минимальная концентрация аэрозоля. ULPA U15 применяют в технологических процессах с еще более жесткими требованиями к чистоте среды.
| Класс | Эффективность, % |
| E10 | 85 |
| E11 | 95 |
| E12 | 99,5 |
| H10 | 85 |
| H11 | 95 |
| H12 | 99,5 |
| H13 | 99,95 |
| H14 | 99,995 |
| U15 | 99,9995 |
Температура фильтруемой среды от -40 до +70°C, допустимая относительная влажность — до 95% В потоке не должно быть паров плавиковой кислоты и химически агрессивных газов, способных разрушать стекловолокно, герметик или уплотнение.
Особенности и преимущества
- Гофрированная алюминиевая фольга удерживает форму плиссировки при росте перепада давления, поэтому проходные каналы дольше сохраняют расчетное сечение и расход медленнее снижается по мере загрязнения.
- Глубокая укладка распределяет пылевую массу по большой поверхности, что увеличивает интервал между заменами при исправной предварительной обработке.
- Жесткая геометрия уменьшает риск локального схлопывания гофров и внепланового снижения производительности установки.
Как понять, что ФВА-1-1220-610-300-H13 пора менять
Состояние проверяют по показаниям дифференциального манометра. По мере загрязнения сопротивление растет, расход через установку снижается. Если сопротивление увеличилось в 2,5–3 раза по сравнению с начальным значением, планируют замену. При достижении 600 Па изделие заменяют.
Дальнейшая эксплуатация приводит к падению расхода и увеличивает риск деформации фильтрующего блока. После снятия с установки ФВА заменяют новым, восстановлению они не подлежат.
