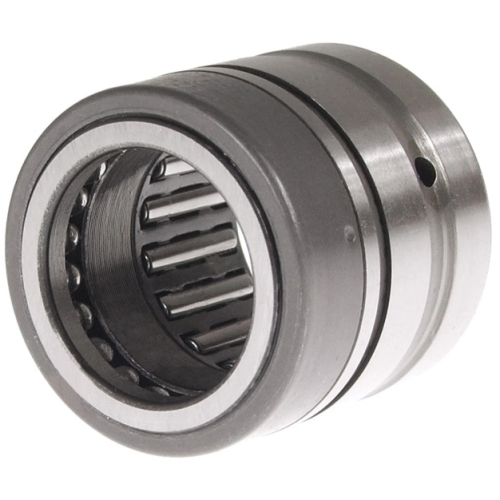

Комбинированный подшипник NX20-Z NBS
Комбинированный игольчатый подшипник NX20-Z при внутреннем диаметре 20 мм работает с нормальным радиальным зазором CN, позволяющим компенсировать тепловое расширение вала без потери жёсткости. Конструктивная скорость вращения достигает 6500 об/мин при масляной ванне.
Внутри одного корпуса расположены два вида тел качения: игольчатые ролики воспринимают радиальную нагрузку, а однорядный упорный шарикоподшипник берёт на себя осевую. Такое сочетание даёт высокий коэффициент жёсткости по радиальному направлению, точное позиционирование по оси и исключает необходимость установки двух отдельных опор.
Небольшая высота сечения (23 мм) облегчает интеграцию в компактные механизмы, а раздельные сепараторы снижают трение и температуру эксплуатации, продлевая межсервисный интервал.
Область применения
Подшипник NX20-Z от бренда NBS отличается универсальностью и находит применение в различных областях, включая:
- Редукторы и коробки передач, где радиально‑упорный подшипник должен одновременно компенсировать осевые усилия червячной пары.
- Спиндельные узлы дерево‑ и металлообрабатывающих станков.
- Насосы высокого давления и гидромоторы с ограниченным монтажным пространством.
- Приводы конвейеров, испытывающие ударные и переменные нагрузки.
- Поворотные механизмы строительной техники и манипуляторов.
Характеристики и размеры комбинированного подшипника NX20-Z
| Параметр | Значение |
|
| Внутренний диаметр d, мм | 20 | |
| Внешний диаметр D, мм | 30 | |
| Ширина B, мм | 28 | |
| Тип подшипника | радиально-упорный | |
| Рядность | двухрядный | |
| Уплотнение | закрытый | |
| Зазор | CN (нормальный) | |
| Предельная скорость, об/мин | 6500 | |
| Диапазон температур, °C | -40...+100 | |
| Вес, кг | 0,066 |
