Канальный вентилятор BDKF 70-40B Bahcivan – это универсальное решение для вентиляционных систем любого масштаба. Успешно применяется в производственных цехах, складских помещениях, торговых центрах и жилых зданиях. Основная функция – подача свежего воздуха или вывод отработанного, что обеспечивает стабильные микроклиматические условия и снижение концентрации загрязняющих веществ. Вентиляторы серии Bahcivan отличаются надёжностью, высокой энергоэффективностью и компактным исполнением, что упрощает их монтаж даже в стеснённых условиях.
Конструкция канального вентилятора Bahcivan
Большинство моделей Bahcivan состоит из нескольких ключевых узлов:
- Корпус – может быть выполнен из металла или ударопрочного пластика и служит для защиты внутренних узлов.
- Рабочее колесо – формирует воздушный поток и влияет на аэродинамические характеристики.
- Электродвигатель – подбирается с учётом требуемых показателей производительности и ресурса.
- Виброизолирующие и крепёжные элементы – снижают уровень шума и упрощают установку.
Серия с прямоугольным корпусом. Вариант с прямоугольным сечением корпуса актуален для магистралей, ориентированных на повышенную производительность. Прямоугольный корпус даёт возможность рационально использовать пространство при прокладке большой сети воздуховодов. Система доступа облегчает диагностику и сервисное обслуживание в условиях интенсивной эксплуатации.

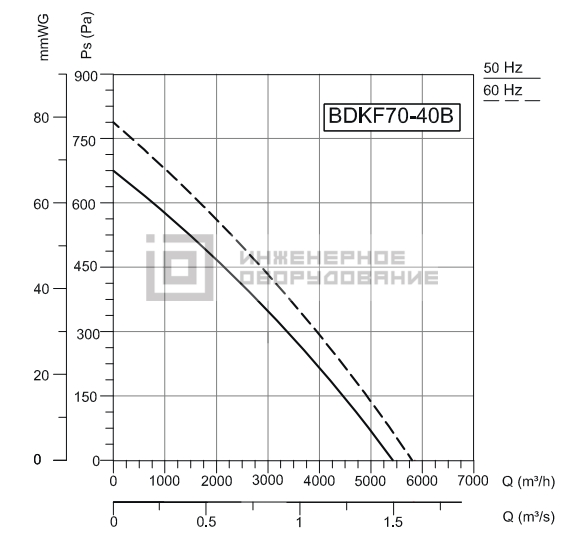

Аэродинамические характеристики
Габаритные размеры, мм
| Модель | A | B | C | D | E | F | G |
| BDKF 70-40B | 400 | 700 | 800 | 720 | 420 | 770 | 470 |
Технические характеристики
| Модель | Потребляемая мощность, Вт | Сила тока, А | Скорость вращения, об/мин | Уровень шума, дБ(А) | Напряжение, В | Производительность, м3/ч | Степень защиты | Класс изоляции |
| BDKF 100-50 | 1400 | 2,7 | 1250 | 66 | 380 | 9600 | IP44 | F |
| BDKF 30-15 | 75 | 0,37 | 2450 | 43 | 230 | 450 | IP44 | В |
| BDKF 40-20A | 100 | 0,49 | 2650 | 48 | 230 | 950 | IP44 | В |
| BDKF 40-20В | 130 | 0,64 | 2650 | 54 | 230 | 1150 | IP44 | В |
| BDKF 50-25 | 180 | 0,82 | 2600 | 58 | 230 | 1610 | IP44 | В |
| BDKF 60-30 | 160 | 0,9 | 1440 | 50 | 230 | 1850 | IP44 | F |
| BDKF 60-35A | 140 | 0,86 | 1440 | 53 | 230 | 2500 | IP44 | F |
| BDKF 60-35B | 200 | 1 | 1400 | 58 | 230 | 3300 | IP44 | F |
| BDKF 70-40A | 310 | 1,55 | 1350 | 56 | 230 | 4000 | IP44 | F |
| BDKF 70-40B | 500 | 2,5 | 1350 | 58 | 230 | 5400 | IP44 | F |
| BDKF 80-50 | 960 | 2 | 1335 | 64 | 380 | 7550 | IP44 | F |
Преимущества канальных вентиляторов Bahcivan
- Высокая эффективность: современные рабочие колёса, снижающие потери и повышающие КПД.
- Надёжность: использование прочных материалов, стойких к коррозии и механическим нагрузкам.
- Разнообразие корпусов: доступен квадратный корпус, круглый корпус, прямоугольный корпус и решения смешанного типа.
- Удобство монтажа: компактные размеры, упрощённое крепление и универсальное подключение к воздуховодам.
- Широкий модельный ряд: различные серии для бытовых, коммерческих и промышленных объектов, включая системы с повышенной производительностью.
