Канальный вентилятор CFW 100 Shuft (Шуфт) – современное техническое решение для создания систем вентиляции в круглых каналах приточной и вытяжной вентиляции. Принцип работы центробежного вентилятора основан на преобразовании вращательного движения мотор-колеса в направленный воздушный поток, что обеспечивает высокий напор и стабильное перемещение воздуха в помещениях различного назначения: жилых, общественных, административных и производственных. В основе конструкции лежит использование асинхронного двигателя с внешним ротором, обеспечивающего надёжную работу при статической и динамической балансировке в двух плоскостях.
Вентиляторы Shuft применяются в круглых системах вентиляции, где требуется точная регулировка скорости с помощью пятиступенчатых трансформаторов TRE-T или однофазных плавных регуляторов SRE.
Линейка CFW – варианты вытяжных круглых вентиляторов, предназначенных для создания эффективной вытяжной вентиляции. Прочный оцинкованный корпус с порошковой окраской, мотор-колесо MES и высокоэффективная крыльчатка способствуют оптимальному перемещению воздуха. Регулирование скорости от 0 до 100 % с использованием тиристорных или автотрансформаторных регуляторов позволяет адаптировать вентилятор к различным условиям эксплуатации, а возможность установки в любом положении (на стене или окне) расширяет область применения.
Ниже приведён дополнительный перечень ключевых преимуществ канального вентилятора Shuft:
- Высокая эффективность перемещения воздуха за счёт преобразования кинетической энергии вращения в стабильный воздушный поток.
- Современная система балансировки двигателя и рабочего колеса, обеспечивающая минимальные вибрации.
- Встроенная термозащита с автоматическим перезапуском, повышающая надёжность при длительной эксплуатации.
- Гибкость в регулировании скорости посредством пятиступенчатых трансформаторов или плавных регуляторов, что позволяет адаптировать работу вентилятора к специфическим требованиям вентиляционных систем.

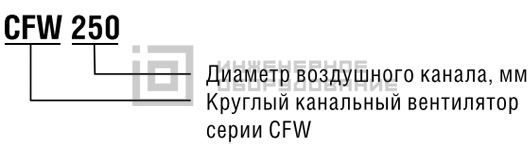

Расшифровка наименования
Технические характеристики
| Модель | Максимальный расход, м3/ч |
Максимальный напор, Па |
Напряжение питания, В |
Мощность, Вт | Рабочий ток, А | Частота вращения, об/мин |
Уровень звуковой мощности, вх./вых./через корпус дБ(А) |
Температура переме- щаемого воздуха, °С |
| CFW 100 | 230 | 340 | 230 | 60 | 0,3 | 2380 | 48/65 | -40...+60 |

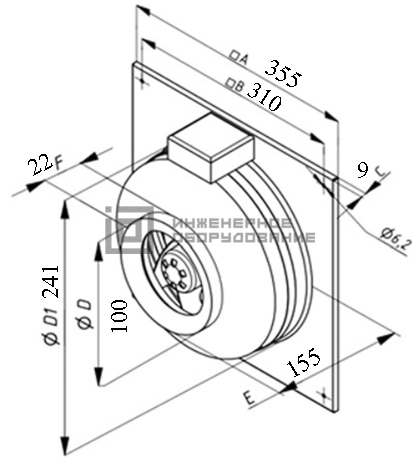

Габаритные размеры, мм
Аэродинамические характеристики
Особенности вентиляторов Shuft серии CFW
- Оцинкованный корпус с порошковой окраской, повышающий устойчивость к внешним воздействиям.
- Высокоэффективная крыльчатка с загнутыми назад лопатками для создания вытяжного воздушного потока.
- Асинхронный двигатель, обеспечивающий балансировку в двух плоскостях.
- Возможность установки в любом положении (на стене или окне).
- Диапазон регулирования скорости 0–100 % с использованием тиристорных или автотрансформаторных регуляторов.
Схема электрического подключения
