Канальный вентилятор Ostberg KVFU 315 C предназначен для монтажа в круглые воздуховоды в составе приточно-вытяжной вентиляции. Модель применяют там, где важны стабильный расход воздуха, компактная компоновка и удобный сервисный доступ: в инженерных системах зданий, технических помещениях, локальных вытяжных линиях. В линейке Остберг встречаются исполнения с AC-двигателем и с EC-двигателем.
Особенности серии KVFU OstbergСерия под настенный монтаж: компоновка рассчитана для установки на стену, когда трасса и узел вентиляции привязаны к вертикальным конструкциям или нужно закрепление без отдельной рамы.
Конструкция канального вентилятора Ostberg KVFU 315 C
- Двигатель (AC или EC) — приводит рабочее колесо в движение; в EC-исполнениях возможна регулировка скорости вращения.
- Внешний ротор — компоновка двигателя, применяемая для компактного размещения узла привода.
- Рабочее колесо с лопатками — формирует поток и статическое давление; направление и форма лопаток зависят от серии.
- Корпус — металлический, для ряда серий предусмотрены решения с шумоизоляцией; у низкопрофильных серий снижена высота корпуса.
- Клеммная коробка — узел подключения питания и регуляторов скорости; исполнение с защитой по IP.
- Крепёж и присоединительные элементы — патрубки/фланцы под круглый или прямоугольный воздуховод.
Технические характеристики Ostberg KVFU 315 C
| Модель | Напряжение, В | Фазность | Частота, Гц | Частота вращения, об/мин | Сила тока, А | Давление, Па | Вес, кг | Мощность, Вт | Производительность, м³/ч |
| KVFU 315 C | 220 | 1 | 50 | 2770 | 1,19 | 657 | 5,3 | 274 | 2500 |

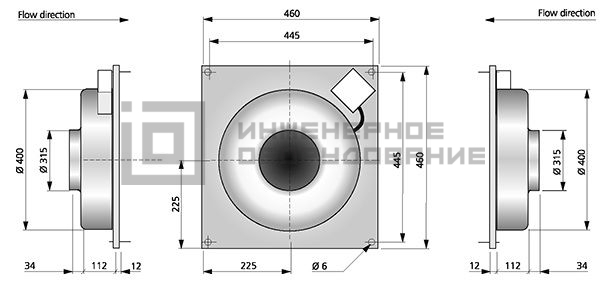

Габаритные размеры, мм

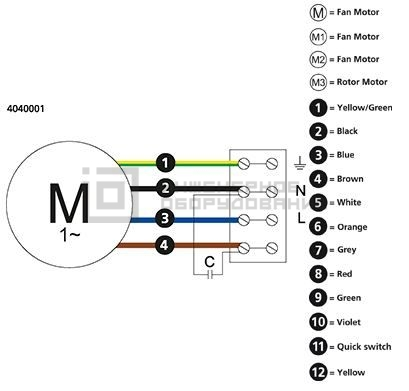

Схема подключения

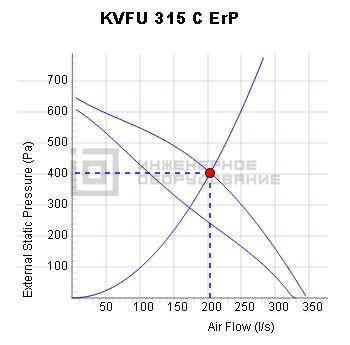

Аэродинамические характеристики
