Канальный вентилятор ВК-Н4-700x400-E – это элемент вентиляционной системы, размещаемый непосредственно в канале воздуховода. Сочетает компактность и способность развивать достаточный напор воздушного потока. Применяют канальные вентиляторы для создания приточно-вытяжной вентиляции в жилых домах, офисах, магазинах, ресторанах, а также в некоторых промышленных помещениях. Конструкция обычно включает корпус (например, металлический, металлический крашенный, пластиковый, оцинкованный или шумоизолированный) и электродвигатель (немецкий, китайский или турецкий), связанный с рабочим колесом осевого или радиального типа.
Серия ВК-Н4
Основная специализация:
- Высокие давления за счёт назад загнутых лопаток.
- Работа при существенном аэродинамическом сопротивлении (длинные каналы, фильтры, повороты).
Возможные исполнения:
- Корпус: оцинкованная сталь, опционально шумоизолированный.
- Двигатели: однофазные (230 В) и трёхфазные (380 В) с китайским, немецким или турецким происхождением.
Достоинства:
- Повышенный напор и стабильная работа при сложной конфигурации системы.
- Надёжная конструкция для полупромышленных и промышленных объектов.
Типовые приложения:
- Коммерческие здания с длинными магистралями воздуховодов.
- Производственные участки, требующие сильного напора для вытеснения загрязнённого воздуха.

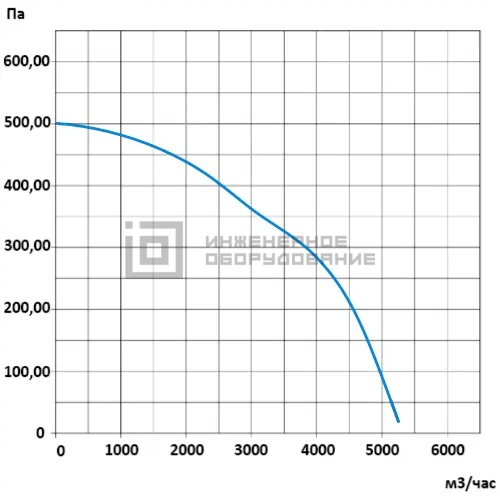

Аэродинамические характеристики
Технические характеристики
| Модель | Напряжение, В | Мощность, Вт | Скорость, rpm | Производительность, м3/час | Давление, Па | Ток, А | Вес |
| ВК-Н4-600x350-E | 220 | 470 | 1340 | 4500 | 430 | 2,1 | 26 |
| ВК-Н4-700x400-E | 220 | 680 | 1350 | 5810 | 560 | 3 | 30 |
| ВК-Н4-800x500-D | 380 | 1520 | 1370 | 9510 | 830 | 5,04 | 45 |
| ВК-Н4-900x500-D | 380 | 1520 | 1370 | 9510 | 830 | 5,04 | 45 |
| ВК-Н4-1000x500-D | 380 | 1520 | 1370 | 8700 | 830 | 5,04 | 48 |
| ВК-Н4-1000x500-D XL | 380 | 1950 | 1350 | 11800 | 750 | - | 52 |
Габаритные размеры
| Модель | A | B | C | D | E | F | G |
| ВК-Н4-700x400-E | 700 | 400 | 420 | 440 | 720 | 740 | 755 |
Преимущества канальных вентиляторов
- Компактность. Установка внутри вентиляционного канала экономит пространство и упрощает разводку воздуховодов.
- Универсальность применения. Подходят для различных типов зданий (жилых, коммерческих, промышленных).
- Широкий выбор корпусов. Возможно исполнение в пластиковом, металлическом, металлическом крашенном, оцинкованном и шумоизолированном корпусе.
- Разнообразие электродвигателей. Опции на китайских, турецких, немецких моторах, а также EC-технология (Ebmpapst) для энергосбережения.
- Снижение шума. Шумоизолированные версии уменьшают уровень звука, что важно для помещений с особыми требованиями.
- Лёгкость обслуживания. Достаточно периодической очистки крыльчатки, а при использовании фильтров – замены или очистки фильтрующих элементов.
- Безопасность. Наличие термозащиты предотвращает повреждение при перегреве двигателя.
- Регулировка скорости. Тиристорные и автотрансформаторные регуляторы позволяют настраивать производительность под конкретные условия.
