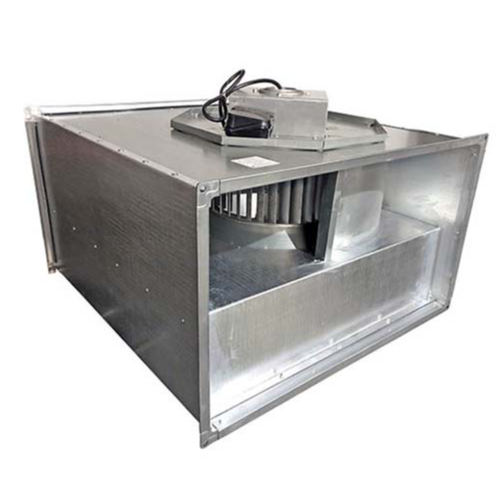

Канальный вентилятор ВК-В4-700x400-D (BVN) – это элемент вентиляционной системы, размещаемый непосредственно в канале воздуховода. Сочетает компактность и способность развивать достаточный напор воздушного потока. Применяют канальные вентиляторы для создания приточно-вытяжной вентиляции в жилых домах, офисах, магазинах, ресторанах, а также в некоторых промышленных помещениях. Конструкция обычно включает корпус (например, металлический, металлический крашенный, пластиковый, оцинкованный или шумоизолированный) и электродвигатель (немецкий, китайский или турецкий), связанный с рабочим колесом осевого или радиального типа.
Серия ВК-В4
Основная специализация:
- Крупные прямоугольные канальные вентиляторы для больших объёмов воздуха.
- Отличаются полюсностью двигателя: ВК-В4 (4-полюсные, более высокая скорость) и ВК-В6 (6-полюсные, медленнее и тише).
Возможные исполнения:
- Корпус: оцинкованный или шумоизолированный (ISO).
- Мотор: стандартный китайский, по спецзаказу – немецкий, а также есть варианты с внешним ротором Ebmpapst.
Конструктивные особенности:
- Прямоугольная форма с увеличенной площадью поперечного сечения.
- ВК-В4: лопатки загнуты вперёд для большего давления. ВК-В6: более тихий ход при пониженной скорости.
Области применения:
- Промышленные объекты, склады, ангары, крупные залы.
- Проекты, где важен большой расход воздуха с умеренным шумом (вариант шумоизолированного исполнения).
Аэродинамические характеристики
Технические характеристики
| Модель | Напряжение, В | Мощность, Вт | Скорость, rpm | Производительность, м3/час | Давление, Па | ток, А | Вес |
| ВК-В4-500x300-E (BVN) | 230 | 295 | 1250 | 1750 | 380 | 1,66 | 21 |
| ВК-В4-600x300-D (BVN) | 380 | 950 | 1350 | 2700 | 420 | 3,25 | 32 |
| ВК-В4-600x350-D (BVN) | 380 | 1230 | 1280 | 3800 | 600 | 4,2 | 38 |
| ВК-В4-700x400-D (BVN) | 380 | 2500 | 915 | 5450 | 600 | 8,55 | 50 |
Габаритные размеры
| Модель | A | B | C | D | E | F | G | H |
| ВК-В4-700x400-D (BVN) | 700 | 400 | 420 | 720 | 740 | 440 | 500 | 50 |
Преимущества канальных вентиляторов
- Компактность. Установка внутри вентиляционного канала экономит пространство и упрощает разводку воздуховодов.
- Универсальность применения. Подходят для различных типов зданий (жилых, коммерческих, промышленных).
- Широкий выбор корпусов. Возможно исполнение в пластиковом, металлическом, металлическом крашенном, оцинкованном и шумоизолированном корпусе.
- Разнообразие электродвигателей. Опции на китайских, турецких, немецких моторах, а также EC-технология (Ebmpapst) для энергосбережения.
- Снижение шума. Шумоизолированные версии уменьшают уровень звука, что важно для помещений с особыми требованиями.
- Лёгкость обслуживания. Достаточно периодической очистки крыльчатки, а при использовании фильтров – замены или очистки фильтрующих элементов.
- Безопасность. Наличие термозащиты предотвращает повреждение при перегреве двигателя.
- Регулировка скорости. Тиристорные и автотрансформаторные регуляторы позволяют настраивать производительность под конкретные условия.
