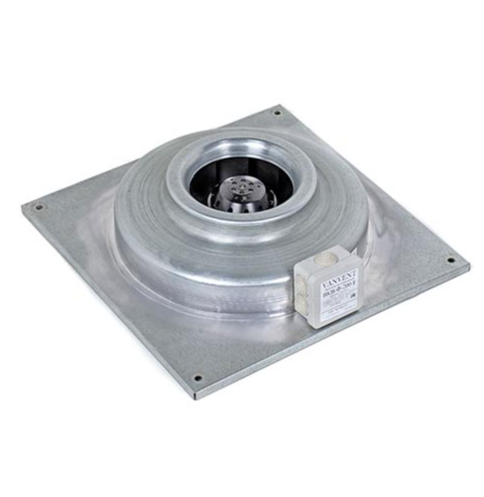

Канальный вентилятор ВКВ-Ф 355 E – это элемент вентиляционной системы, размещаемый непосредственно в канале воздуховода. Сочетает компактность и способность развивать достаточный напор воздушного потока. Применяют канальные вентиляторы для создания приточно-вытяжной вентиляции в жилых домах, офисах, магазинах, ресторанах, а также в некоторых промышленных помещениях. Конструкция обычно включает корпус (например, металлический, металлический крашенный, пластиковый, оцинкованный или шумоизолированный) и электродвигатель (немецкий, китайский или турецкий), связанный с рабочим колесом осевого или радиального типа.
Серия ВКВ-Ф и ВКВ-ФП
Основная специализация:
- Круглый патрубок + квадратная монтажная пластина («Ф») или пластиковый кожух («ФП»).
- Обеспечивают быструю установку на стене или прямоугольном фланце, совмещая свойства круглого вентилятора и удобство монтажа.
Возможные исполнения:
- Двигатель: Ebmpapst (Е), китайский (K).
- Корпус: металлический, пластиковый.
Преимущества:
- Простое фланцевое крепление к воздухоотводам.
- Мобильность и лёгкость переноса при изменении конфигурации системы.
Типовые задачи:
- Вентиляция павильонов, выставочных залов, временных торговых точек.
- Системы, где требуется частый демонтаж и ревизия.
Аэродинамические характеристики
Технические характеристики
| Модель | Напряжение, В | Мощность, Вт | Скорость, rpm | Производительность, м3/час | Ток, А | Конденсатор, pf/VDB | Вес |
| ВКВ-Ф 100 E | 220 | 57 | 2500 | 250 | 0,25 | 1,5 | 2,5 |
| ВКВ-Ф 125 E | 220 | 57 | 2500 | 350 | 0,25 | 1,5 | 2,5 |
| ВКВ-Ф 150 E | 220 | 85 | 2700 | 660 | 0,4 | 2,5 | 3,9 |
| ВКВ-Ф 160 E | 220 | 85 | 2700 | 720 | 0,38 | 2,5 (3) | 4,1 |
| ВКВ-Ф 200 E | 220 | 85 | 2700 | 900 | 0,4 | 2,5 | 4 |
| ВКВ-Ф 250 E | 220 | 170 | 2700 | 1200 | 0,7 | 5 | 5,3 |
| ВКВ-Ф 315 E | 220 | 225 | 2700 | 2110 | 1 | 7 | 7 |
| ВКВ-Ф 355 E | 220 | 455 | 2500 | 2905 | 2 | 12 | 16 |
| ВКВ-Ф 400 D | 380 | 170 | 1370 | 2600 | 0,52 | - | 18 |

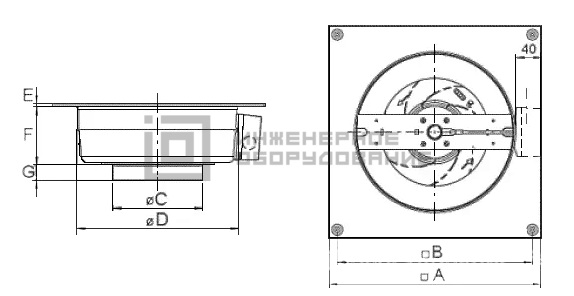

Габаритные размеры
| Модель | A | B | D | E | F | G |
| ВКВ-Ф 355 E | 500 | 470 | 352 | 50 | 480 | 200 |
Преимущества канальных вентиляторов
- Компактность. Установка внутри вентиляционного канала экономит пространство и упрощает разводку воздуховодов.
- Универсальность применения. Подходят для различных типов зданий (жилых, коммерческих, промышленных).
- Широкий выбор корпусов. Возможно исполнение в пластиковом, металлическом, металлическом крашенном, оцинкованном и шумоизолированном корпусе.
- Разнообразие электродвигателей. Опции на китайских, турецких, немецких моторах, а также EC-технология (Ebmpapst) для энергосбережения.
- Снижение шума. Шумоизолированные версии уменьшают уровень звука, что важно для помещений с особыми требованиями.
- Лёгкость обслуживания. Достаточно периодической очистки крыльчатки, а при использовании фильтров – замены или очистки фильтрующих элементов.
- Безопасность. Наличие термозащиты предотвращает повреждение при перегреве двигателя.
- Регулировка скорости. Тиристорные и автотрансформаторные регуляторы позволяют настраивать производительность под конкретные условия.
