Балансировочный клапан 447A250C72 Zetkama
Балансировочный клапан применяют для настройки гидравлического режима системы. Он создает необходимое сопротивление потоку и помогает распределять расход среды между ветвями по расчету. В зависимости от исполнения регулировка выполняется вручную изменением проходного сечения либо автоматически за счет поддержания расхода или перепада давления. Ручной клапан фиксируют в выбранном положении, автоматический реагирует на изменение параметров системы. 447A250C72 Zetkama диаметром 250 мм работает при давлении Ру16 бар и в диапазоне температур среды от -10 до +120 °C, установленном для серии.
Области применения
Балансировочные клапаны используют:
- в системах отопления и теплоснабжения;
- в контурах охлаждения и кондиционирования;
- в системах горячего водоснабжения;
- на стояках и ответвлениях трубопровода;
- для ограничения расхода или стабилизации перепада давления.

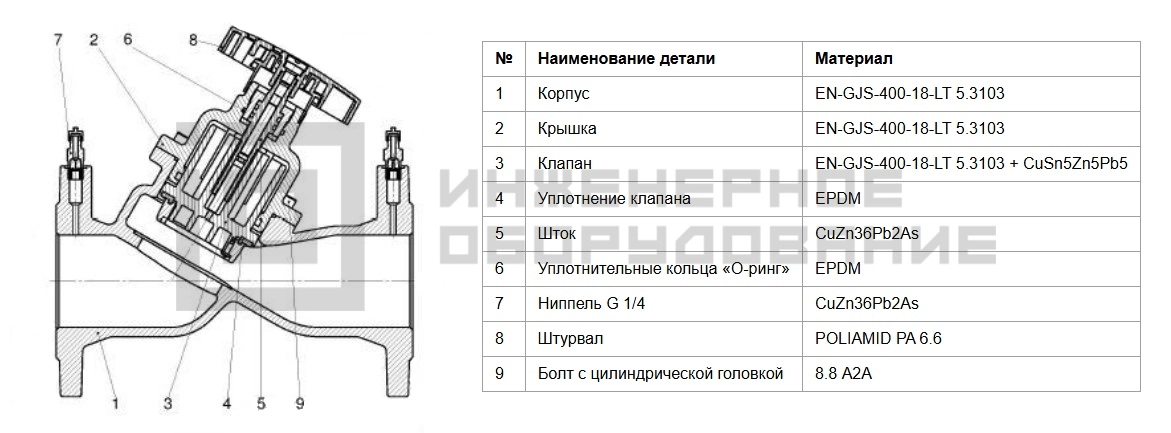

Устройство балансировочного клапана

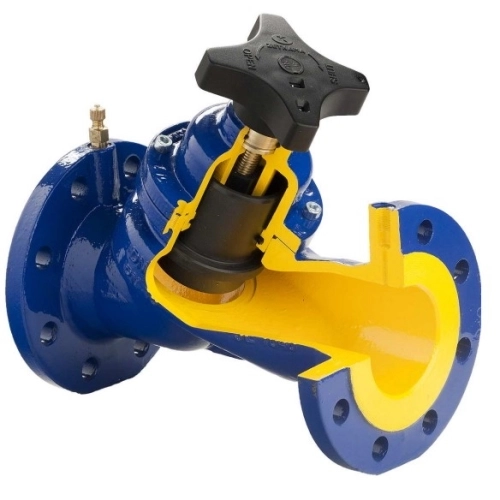

Корпус клапана 447A250C72 Zetkama выполнен из чугуна. Регулирующий элемент изменяет площадь проходного сечения. В ручных моделях его положение задается настроечным механизмом. В автоматических версиях регулирование может выполняться с помощью пружины и мембраны. Конкретная схема зависит от серии. Присоединение - фланцевое.
Технические характеристики
| Модель | 447A250C72 |
| Бренд | Zetkama |
| Материал | чугун |
| Тип присоединения | фланцевое |
| Диаметр, мм | 250 |
| Вес, кг | 159 |
| Макс. давление в системе, бар | Ру16 |
| Диапазон рабочих температур, °C | от -10 до +120 |
| Коэффициент пропускной способности | 1187,5 |
| Размер резьбы, дюйм | 10 |

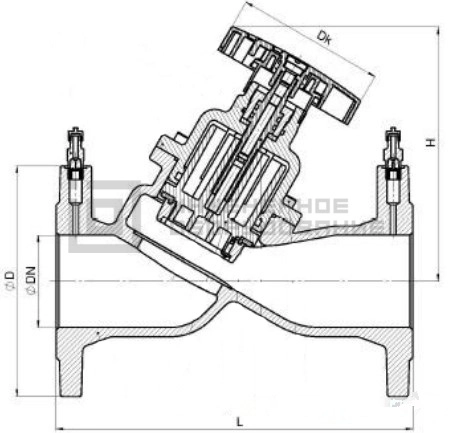

Габаритные размеры
| Модель | DN | G | L | H | Dk |
| 447A250C72 | 250 | 10 | 730 | 525 | 310 |
Преимущества клапанов Zetkama
- Гидравлическая регулировка участка системы.
- Ограничение расхода по расчетному режиму.
- Ручное управление или автоматическая стабилизация.
- Разные типы присоединения.
- Корпуса из латуни, чугуна или стали.
- Контроль перепада давления и расхода у моделей с измерительными штуцерами.
