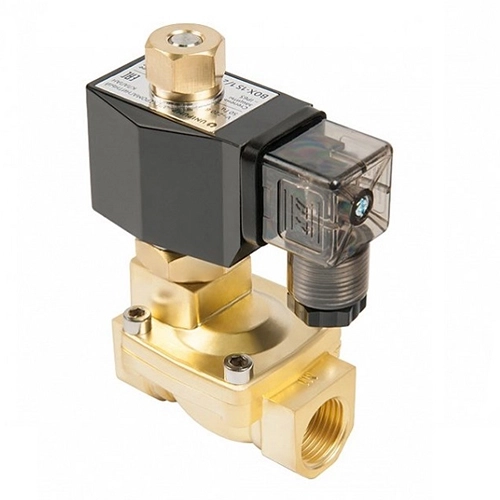

Электромагнитный клапан Ду 1553884 Unipump
Электромагнитный клапан Ду 1553884 Unipump диаметром 15 мм управляет потоком рабочей среды по электрическому сигналу. Соленоид перемещает сердечник и запирающий узел. У моделей прямого действия проход переключается напрямую. В клапанах непрямого действия электромагнит открывает пилотный канал, а основной поток меняется за счет перепада давления.
По исходному состоянию клапан нормально открытый: без питания проход остается открытым.
Клапаны используют для:
- открытия и перекрытия трубопровода;
- дистанционной подачи воды, воздуха, масла и других допустимых сред;
- работы в автоматических схемах.
Их ставят в системы водоснабжения и отопления, пневматические и технологические линии.

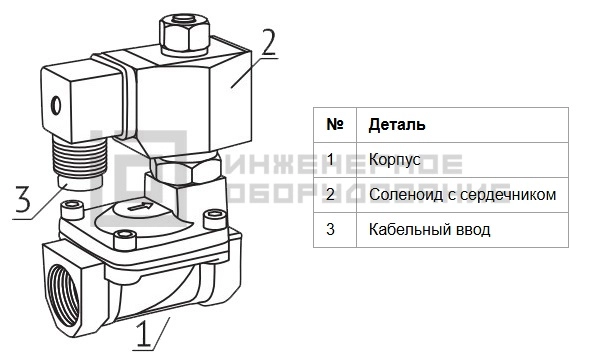

Устройство электромагнитного клапана
В корпусе находятся катушка, сердечник, запорный узел и уплотнения. У моделей непрямого действия также есть мембрана или поршень. Подключение к трубопроводу — внутренняя резьба 1/2 дюйм. Материал корпуса — латунь.
Технические характеристики
| Модель | 107-7131 |
| Материал | латунь |
| Тип присоединения | внутренняя резьба |
| Диаметр, мм | 15 |
| Вес, кг | 0.698 |
| Тип тока | переменный ток AC |
| Диапазон рабочих температур, °C | от 0 до +120 |
| Давление | Ру16 |
| Размер резьбы, дюйм | 1/2 |
| Наличие катушки | есть |
| Напряжение питания катушки, В | 220 |
| Нормальное положение штока | нормально открытый |
| Рабочая среда | вода неагрессивные жидкости, сжатый воздух |
| Степень защиты | IP65 |
Для Ду 1553884 соблюдают допустимые давление, температуру и состав среды. Для клапанов непрямого действия важен минимальный перепад давления.

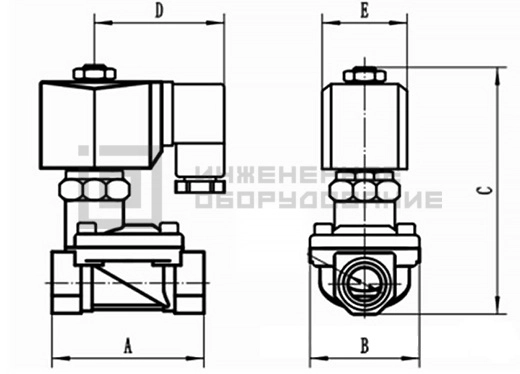

Габаритные размеры
| Модель | A | B | C | D | E |
| 107-7136 | 76 | 57 | 125 | 59,5 | 38 |
Преимущества
- Управление по электрическому сигналу. Интеграция клапана в автоматические схемы для быстрого дистанционного открытия или перекрытия трубопровода без участия человека.
- Корпус из латуни устойчиво выдерживает длительную эксплуатацию и гарантирует длительный срок службы
- Подключение посредством внутренней резьбы. Быстрый и удобный монтаж, а также надежное герметичное соединение с трубопроводом.
- Совместимость с переменным и постоянным током. Помогает подобрать модель, которая точно соответствует параметрам существующей электрической сети и задачам автоматизации на объекте.
