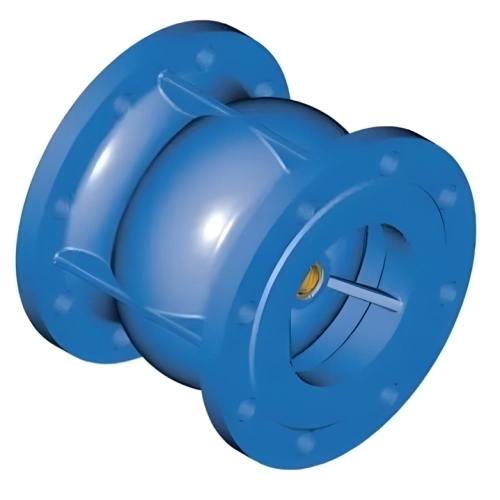

Обратный клапан CA3241 Tecofi
Обратный клапан CA3241 Tecofi диаметром 200 мм не дает потоку развернуться в трубопроводе. Пока рабочая среда идет в нужную сторону, давление открывает проход. При остановке или обратном движении затвор садится на седло. В одних сериях его возвращает пружина, в других работают собственный вес и обратное давление. Модель рассчитана на Ру16 бар и диапазон рабочих температур от -20 до + 50С °C. Регулирующий клапан она не заменяет: ее задача — отсечь обратный поток.
Области применения
Обратные клапаны ставят:
- в системах холодного и горячего водоснабжения;
- в отопительных контурах;
- на насосных линиях;
- в системах охлаждения и технологических трубопроводах.

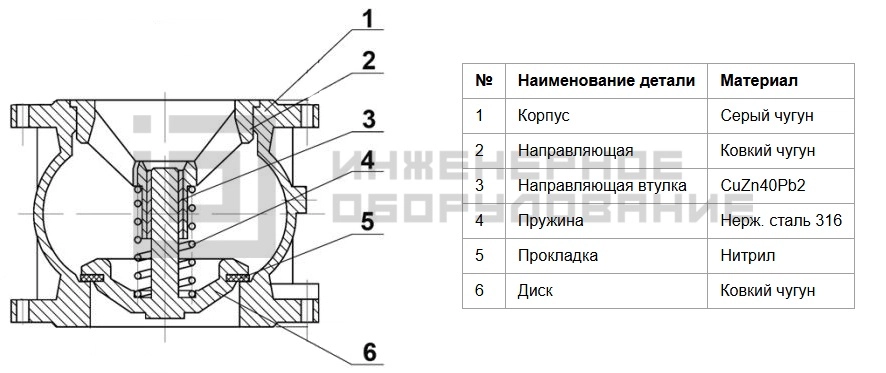

Устройство обратного клапана
Корпус выполнен из чугуна. Внутри может находиться диск, створка, пара створок, шар или подъемный затвор. У пружинных моделей закрытие ускоряет пружина, у поворотных створка возвращается к седлу при ослаблении прямого потока. Материалы уплотнений и внутренних деталей зависят от среды и температуры. Присоединение - фланцевое
Технические характеристики
| Модель | CA3241-0200 |
| Модель | CA3241 |
| Бренд | Tecofi |
| Материал | чугун |
| Тип присоединения | фланцевое |
| Диаметр, мм | 200 |
| Вес, кг | 47.3 |
| Макс. давление в системе, бар | Ру16 |
| Рабочая температура, °C | от -20 до + 50С |
| Материал | чугун |
| Размер резьбы, дюйм | 8 |
| Тип присоединения | фланцевое |
Условия работы:
- рабочая среда должна быть совместима с материалами серии;
- давление и температура должны оставаться в допустимых пределах;
- направление потока сверяют со стрелкой на корпусе;
- монтажное положение выбирают по документации производителя.

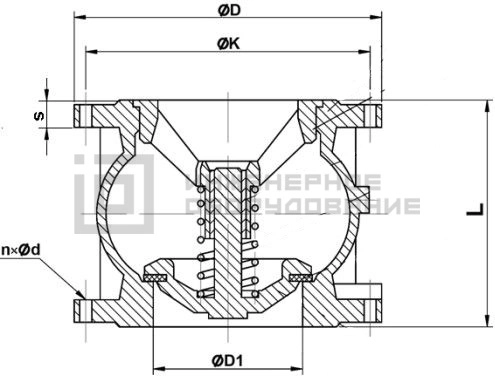

Габаритные размеры
| Модель | DN | G | L | ØD1 | ØD | ØK | s | n x Ød |
| CA3241-0200 | 200 | 8” | 300 | 194 | 340 | 295 | 27 | 12 x 23 |
Преимущества клапанов Tecofi
- Перекрывает обратный поток без ручного управления.
- Срабатывает при смене направления среды.
- Минимальные внутренние утечки за счёт плотного затвора — снижаются риски внеплановых остановок.
- Материалы с антикоррозионной и износостойкой защитой выдерживают длительную эксплуатацию в агрессивных средах.
- Выпускается в разных конструктивных исполнениях.
- Доступен с резьбовым, фланцевым и межфланцевым присоединением.
