Обратный клапан CB6441 Tecofi
Обратный клапан CB6441 Tecofi диаметром 400 мм не дает потоку развернуться в трубопроводе. Пока рабочая среда идет в нужную сторону, давление открывает проход. При остановке или обратном движении затвор садится на седло. В одних сериях его возвращает пружина, в других работают собственный вес и обратное давление. Модель рассчитана на Ру16 бар и диапазон рабочих температур от -20 до + 50С °C. Регулирующий клапан она не заменяет: ее задача — отсечь обратный поток.
Области применения
Обратные клапаны ставят:
- в системах холодного и горячего водоснабжения;
- в отопительных контурах;
- на насосных линиях;
- в системах охлаждения и технологических трубопроводах.

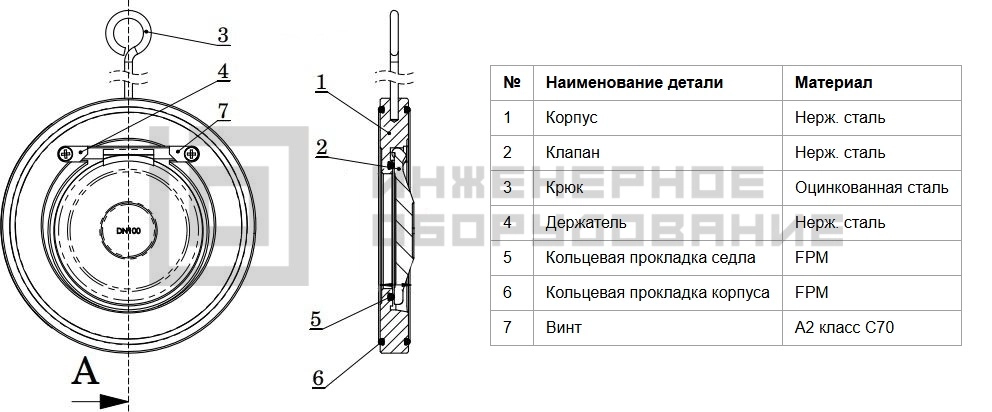

Устройство обратного клапана
Корпус выполнен из нержавеющей стали. Внутри может находиться диск, створка, пара створок, шар или подъемный затвор. У пружинных моделей закрытие ускоряет пружина, у поворотных створка возвращается к седлу при ослаблении прямого потока. Материалы уплотнений и внутренних деталей зависят от среды и температуры. Присоединение - межфланцевое
Технические характеристики
| Модель | CB6441-0400 |
| Модель | CB6441 |
| Бренд | Tecofi |
| Материал | нержавеющая сталь |
| Тип присоединения | межфланцевое |
| Диаметр, мм | 400 |
| Вес, кг | 43.5 |
| Макс. давление в системе, бар | Ру16 |
| Рабочая температура, °C | от -20 до + 50С |
| Материал | нержавеющая сталь |
| Размер резьбы, дюйм | 16 |
| Тип присоединения | межфланцевое |
Условия работы:
- рабочая среда должна быть совместима с материалами серии;
- давление и температура должны оставаться в допустимых пределах;
- направление потока сверяют со стрелкой на корпусе;
- монтажное положение выбирают по документации производителя.

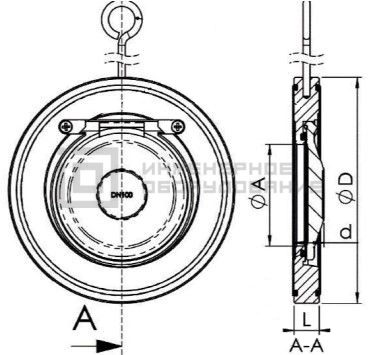

Габаритные размеры
| Модель | DN | G | L | ØA | ØD | d |
| CB6441-0400 | 400 | 16" | 44 | 316 | 491 | 56,5 |
Преимущества клапанов Tecofi
- Перекрывает обратный поток без ручного управления.
- Срабатывает при смене направления среды.
- Минимальные внутренние утечки за счёт плотного затвора — снижаются риски внеплановых остановок.
- Материалы с антикоррозионной и износостойкой защитой выдерживают длительную эксплуатацию в агрессивных средах.
- Выпускается в разных конструктивных исполнениях.
- Доступен с резьбовым, фланцевым и межфланцевым присоединением.
