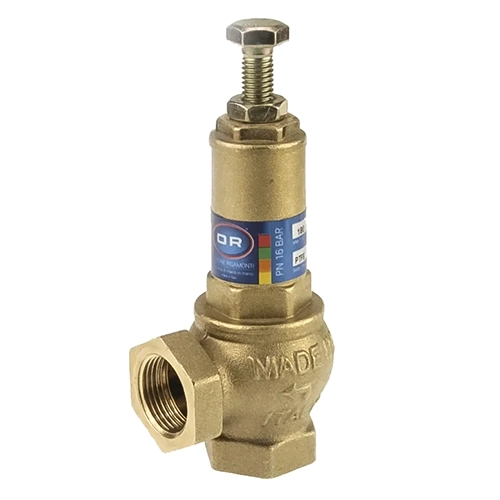

Предохранительный клапан 0111.342 OR
Предохранительный клапан 0111.342 OR диаметром 40 мм защищает контур от избыточного давления. Пока давление ниже настройки, затвор прижат к седлу. При достижении порога среда преодолевает усилие пружины или мембраны, проход открывается, а избыток среды отводится из системы. После снижения давления клапан закрывается. Модель с угловым исполнением, с фиксированной или регулируемой настройкой. Рабочее давление составляет Ру16 бар, диапазон рабочих температур — от 0 до +180 °C.
Области применения
Предохранительные клапаны применяют:
- в системах отопления и теплоснабжения;
- в контурах холодного и горячего водоснабжения;
- на водонагревателях и насосных узлах;
- на промышленных трубопроводах с допустимой рабочей средой.

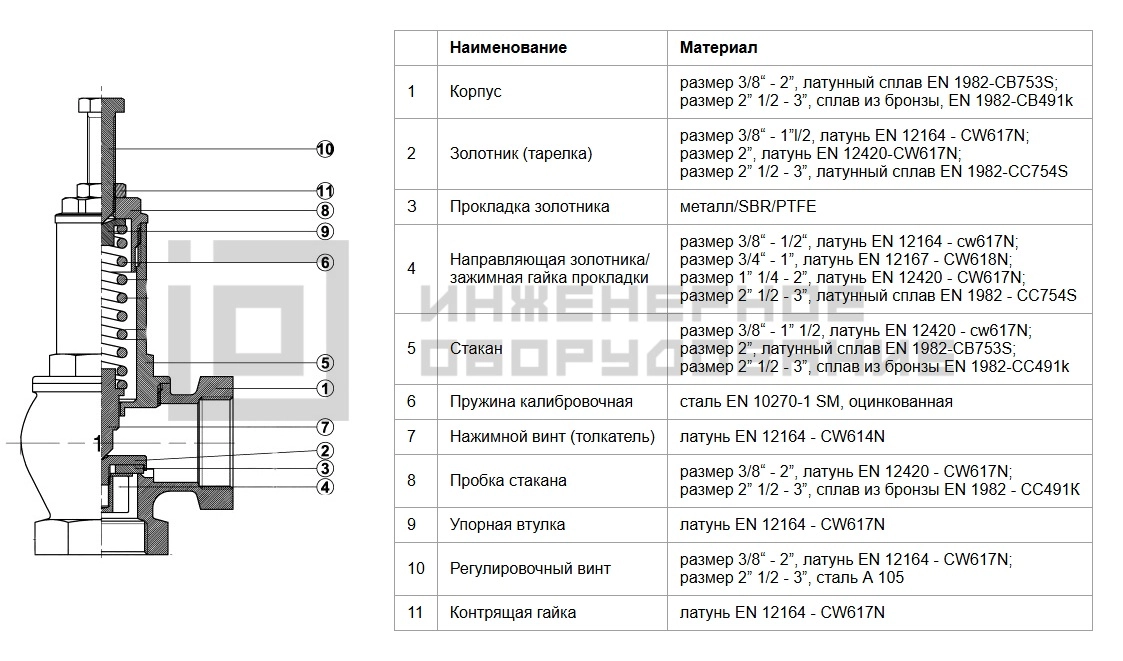

Устройство предохранительного клапана
Корпус выполняют из латуни. Внутри расположены седло, затвор и рабочий механизм. В пружинных версиях закрывающее усилие создает пружина, в мембранных давление передается через мембрану. У части моделей предусмотрен ручной подрыв. Присоединение - наружная резьба.
Технические характеристики
| Модель | 0111.342 |
| Материал | латунь |
| Тип присоединения | наружная резьба |
| Диаметр, мм | 40 |
| Вес, кг | 1.87 |
| Диапазон рабочих температур, °C | от 0 до +180 |
| Давление | Ру16 |
| Размер резьбы, дюйм | G1 1/2"хG1 1/2" |
| Высота клапана общая, мм | 218 |
| Диапазон рабочих температур, °C | от 0 до +180 |
| Длина клапана, мм | 100 |
| Мощность теплогенератора (макс.), кВт | 35 |
| Принудительный подрыв | да |
| Рабочая среда | вода, 50% раствора гликоля, газ, пар |
| Седловое уплотнение | EPDM Perox |
| Температура окружающей среды при эксплуатации, °С | от -50 до + 50 |
Условия эксплуатации:
- температура и давление должны соответствовать пределам серии;
- среда должна быть совместима с материалами клапана;
- положение при монтаже определяют по документации модели.

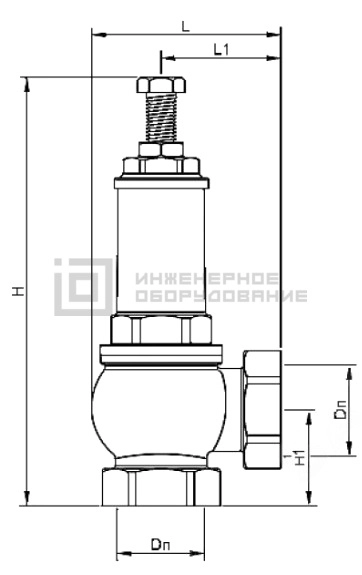

Габаритные размеры
| Модель | L | L1 | H | H1 |
| 0111.342 | 100 | 63 | 215 | 47 |
Преимущества предохранительных клапанов OR
- Срабатывание без постоянного ручного управления.
- Сброс избытка среды при достижении заданного давления.
- Разные варианты присоединения для любых трубопроводных систем.
- Материалы с антикоррозионной и износостойкой защитой выдерживают длительную эксплуатацию в агрессивных средах.
- Возможность ручной проверки у моделей с подрывом.
