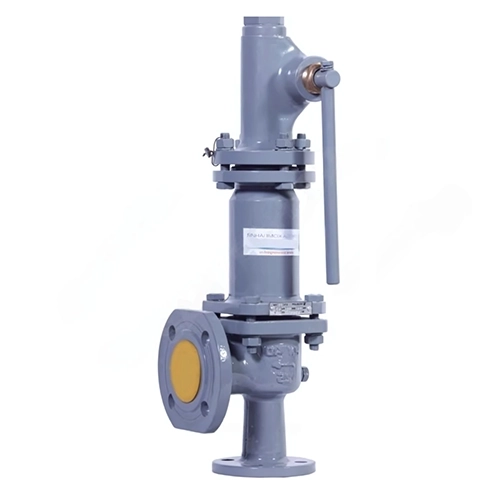

Предохранительный клапан 17лс7нж Арма-Пром
Предохранительный клапан 17лс7нж Арма-Пром диаметром 150 мм защищает контур от избыточного давления. Пока давление ниже настройки, затвор прижат к седлу. При достижении порога среда преодолевает усилие пружины или мембраны, проход открывается, а избыток среды отводится из системы. После снижения давления клапан закрывается. Модель с угловым исполнением, с фиксированной или регулируемой настройкой. Рабочее давление составляет Ру16 бар, диапазон рабочих температур — от -60 до +425° °C.
Области применения
Предохранительные клапаны применяют:
- в системах отопления и теплоснабжения;
- в контурах холодного и горячего водоснабжения;
- на водонагревателях и насосных узлах;
- на промышленных трубопроводах с допустимой рабочей средой.

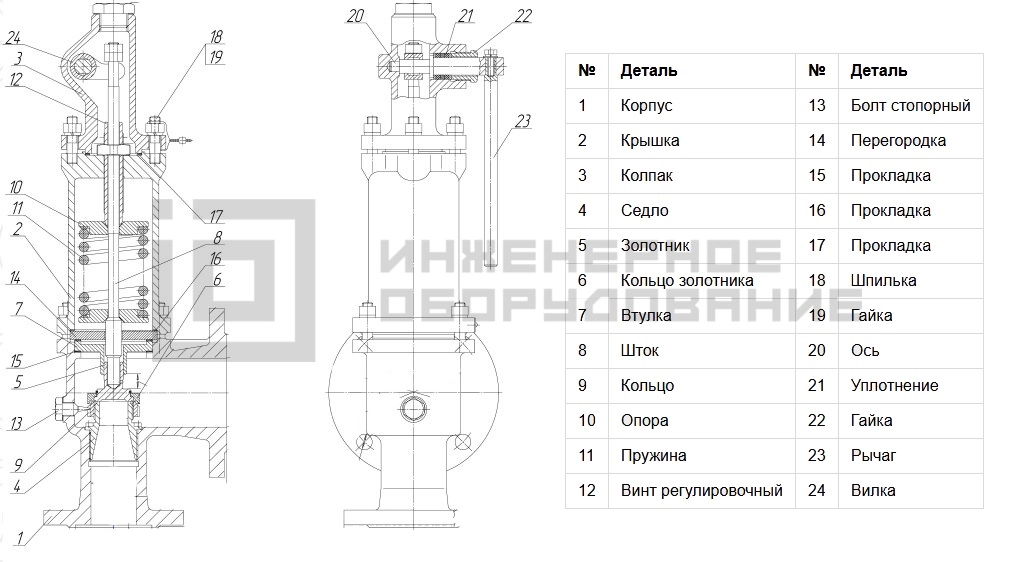

Устройство предохранительного клапана
Корпус выполняют из стали. Внутри расположены седло, затвор и рабочий механизм. В пружинных версиях закрывающее усилие создает пружина, в мембранных давление передается через мембрану. У части моделей предусмотрен ручной подрыв. Присоединение - фланцевое.
Технические характеристики
| Модель | 019-1007 |
| Материал | сталь |
| Тип присоединения | фланцевое |
| Диаметр, мм | 150 |
| Вес, кг | 91 |
| Исполнение | пружина №73 |
| Диапазон рабочих температур, °C | от -60 до +425° |
| Давление | Ру16 |
| Высота клапана общая, мм | 990 |
| Давление преднастройки, бар | 6 |
| Диапазон рабочих температур, °C | от -60 до +425° |
| Принудительный подрыв | да |
| Рабочая среда | вода, пар, воздух |
| Седловое уплотнение | металл по металлу |
| Температура окружающей среды при эксплуатации, °С | от -60 до + 40 |
Условия эксплуатации:
- температура и давление должны соответствовать пределам серии;
- среда должна быть совместима с материалами клапана;
- положение при монтаже определяют по документации модели.

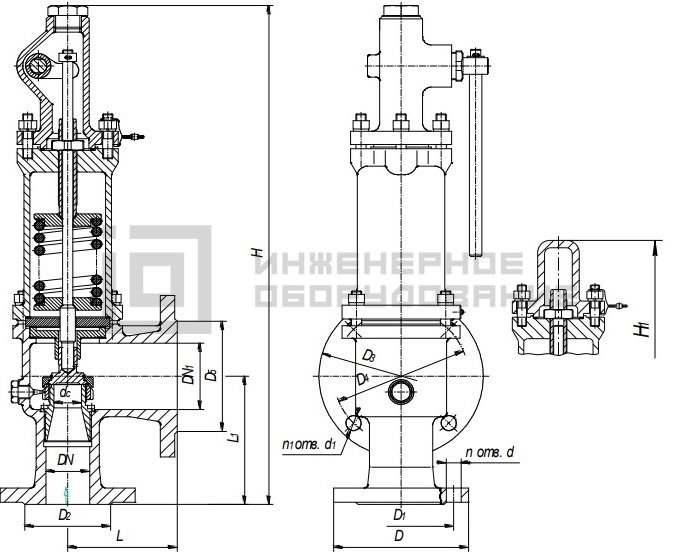

Габаритные размеры
| Модель | D | D1 | D2 | DN1 | D3 | D4 | D5 | L | L1 | H | Н1 | dc | n | d | n1 | d1 |
| 019-1007 | 280 | 240 | 211 | 200 | 315 | 280 | 254 | 205 | 245 | 925 | 850 | 75 | 8 | 22 | 8 | 18 |
Преимущества предохранительных клапанов Арма-Пром
- Срабатывание без постоянного ручного управления.
- Сброс избытка среды при достижении заданного давления.
- Разные варианты присоединения для любых трубопроводных систем.
- Материалы с антикоррозионной и износостойкой защитой выдерживают длительную эксплуатацию в агрессивных средах.
- Возможность ручной проверки у моделей с подрывом.
