Регулирующий клапан
Регулирующий клапан диаметром 65 мм меняет расход рабочей среды и помогает поддерживать заданный режим системы. Проходное сечение изменяется при перемещении штока, плунжера, шара или другого рабочего элемента. В двухходовых моделях регулируется расход по одной линии, в трехходовых поток смешивается или перераспределяется. Управление бывает ручным, автоматическим, от электропривода. Модель рассчитана на давление Ру10 бар и диапазон температур от +5 до +110 °C.
Области применения
Регулирующие клапаны применяют:
- в системах отопления и теплоснабжения;
- в контурах охлаждения и кондиционирования;
- в системах горячего водоснабжения;
- в узлах смешения и зонального управления;
- на технологических линиях с совместимой средой.
Устройство регулирующего клапана

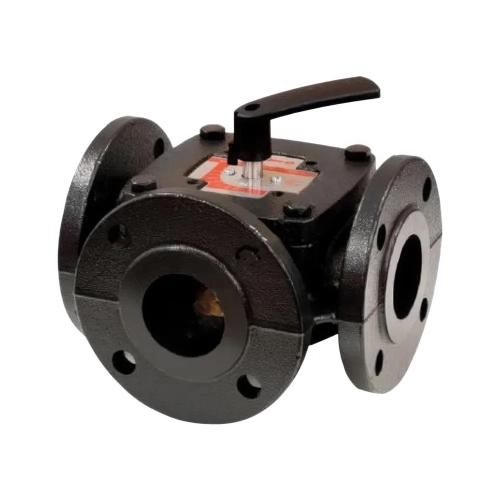

Корпус выполнен из чугуна. Регулирующий элемент меняет проходное сечение при движении штока либо повороте рабочего органа. Конструкция бывает седельной, шаровой, поворотной или поршневой. У трехходовых моделей предусмотрены три патрубка. Присоединение - фланцевое. Если клапан рассчитан на привод, его наличие и тип зависят от комплектации.
Технические характеристики
| Модель | R297Y106 |
| Бренд | Giacomini |
| Материал | чугун |
| Тип присоединения | фланцевое |
| Диаметр, мм | 65 |
| Вес, кг | 9.58 |
| Давление | Ру10 |
| Рабочая температура, °C | от +5 до +110 |
| Коэффициент протечки | 0,1 |
| Пропускная способность, м3/ч | 90 |
| Рабочая среда | вода, растворы гликоля до 50% |
| Тип клапана | трехходовой |
| Тип устройства | поворотный |

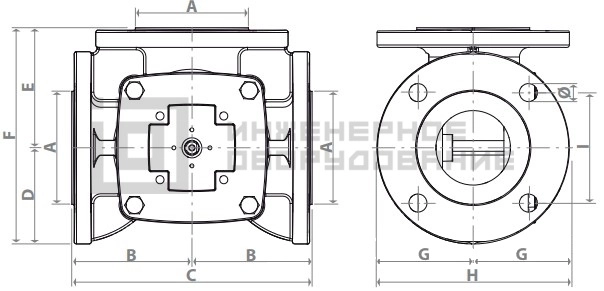

Габаритные размеры
| Модель | A | B | C | D | E | F | G | H | I | Ø |
| Giacomini_022-7217 | DN65 | 100 | 200 | 80 | 100 | 180 | 80 | 160 | 92 | N°4 x Ø15 |
Преимущества регулирующих клапанов Giacomini
- Регулировка расхода в рабочем контуре.
- Выбор двухходовой или трехходовой схемы.
- Варианты для ручного, автоматического и электроприводного управления.
- Материалы с антикоррозионной и износостойкой защитой выдерживают длительную эксплуатацию в агрессивных средах.
- Резьбовое и фланцевое присоединение.
