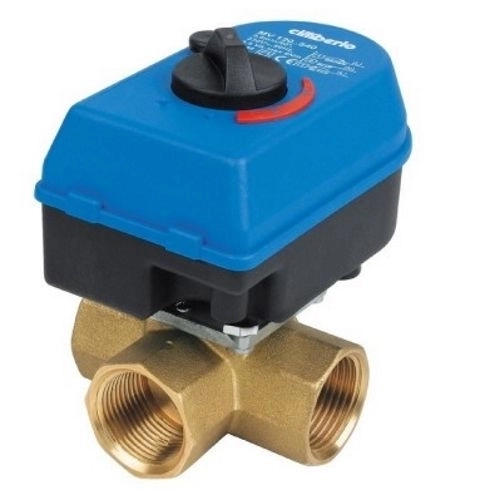

Смесительный клапан CIM 680 Cimberio
Поворотный смесительный клапан CIM 680 Cimberio диаметром 20 мм меняет соотношение потоков, чтобы на выходе получить среду с заданной температурой. Шар или сектор перемещается вручную либо приводом. Такая схема позволяет управлять температурой подачи или перераспределять поток между линиями. Рабочее давление — Ру16 бар, диапазон рабочих температур — от -10 до 95°C.
Области применения
Смесительные клапаны используют:
- в системах отопления для изменения температуры теплоносителя;
- в горячем водоснабжении для смешения горячей и холодной воды;
- в отопительных и охлаждающих контурах с узлами смешения;
- в системах теплого пола и схемах с водонагревателями, когда это предусмотрено для конкретной серии.
Устройство смесительного клапана
Корпус клапана выполнен из латуни. В поворотной конструкции поток направляет шар или сектор, в поршневой — подвижный золотник. К трубопроводу клапан присоединяется через внутреннюю или наружную резьбу либо фланцы. Допустимые среда, температура и давление определяются характеристиками конкретной модели.
Технические характеристики
| Модель | CIM 680 |
| Материал | латунь |
| Диаметр, мм | 20 |
| Вес, кг | 0.86 |
| Макс. давление в системе, бар | Ру16 |
| Диапазон рабочих температур, °C | от -10 до 95 |
| Размер резьбы, дюйм | 1/2 |
| Диаметр, мм | 20 |
| Коэффициент пропускной способности | 4,1 |

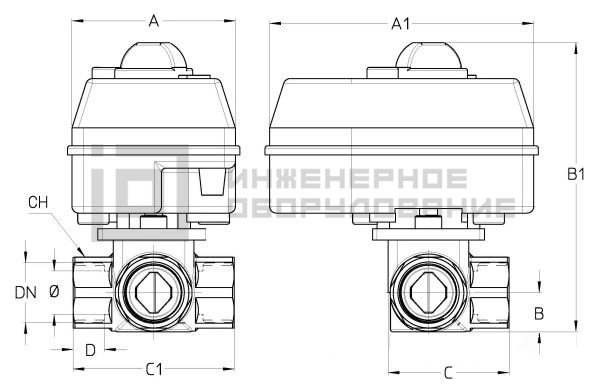

Габаритные размеры
| Модель | DN | G | A | A1 | B | B1 | C | C1 | D | CH |
| CIM 680 34 | 20 | 3/4" | 77 | 125 | 17,5 | 139 | 54 | 72 | 15 | 32 |
Преимущества смесительных клапанов Cimberio
- Управление температурой потока за счет смешения сред.
- Автономная корректировка температуры у термостатических моделей.
- Ручное управление или подключение привода у поворотных версий.
- Латунный корпус, устойчивый к условиям водяных систем.
- Резьбовые и фланцевые варианты соединения для различных систем.
- Применение в отоплении, ГВС и смесительных узлах.
- Снижает затраты на отопление/охлаждение за счет рационального использования энергии.
